Qt编程—学习笔记——Qpainter及其绘制

写在最前：编程基于 Qt 5.1.0 版本，平台基于windows 7 pro，感谢所有，在学习途中对我有帮助的所有人，和所有文章。


  Qt提供了一种绘图系统，它允许使用相同的API在屏幕和打印设备上进行绘制，它是由Qpainter-QPainterDevice-QPaintEngine三个类组成的。

   在使用Qpainter之前，需要在头文件处使用#include <QPainter>，来确保程序正常引用。如果还有使用其他绘图设备QPixmap，画刷QBrush之类的,也需要在使用的文件处include。

   一、基本格式

      *.h文件：

class YourWindow : public QMainWindow
{
protected:
         void paintEvent(QPaintEvent *);
};

      *.cpp文件：

void YourWindow::paintEvent(QPaintEvent *)
{
         QPainter p(this);//这样将绘制于主窗口上，即YourWindow所在UI上
         //QPainter p(ui->widget)  //将绘制在某个所在窗口上。
         .....
}

    二、可使用绘制图案和样式

     简单设置颜色：

p.setPen(Qt::red); //设置画笔为红色

     增加设置多个属性

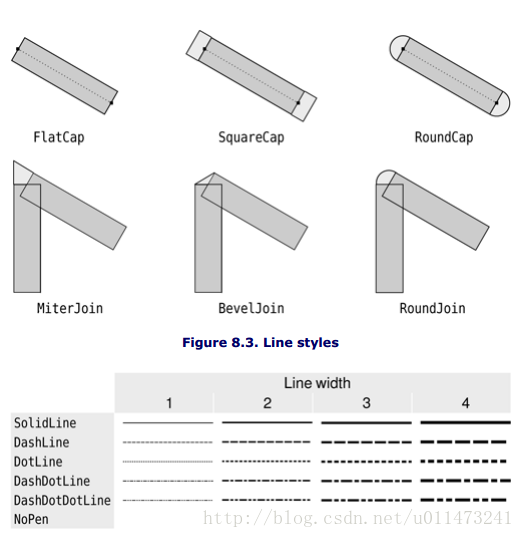

p.setPen(QPen(Qt::black, 5, Qt::DashDotLine, Qt::RoundCap, Qt::RoundJoin));//依次顺序：画笔颜色【QColor(x,x,x)也可以使用】，画笔粗细程度，线形形状，笔帽形状【线宽>1】，连接点样式【线宽>1】
       反走样

p.setRenderHint(QPainter::Antialiasing, true);

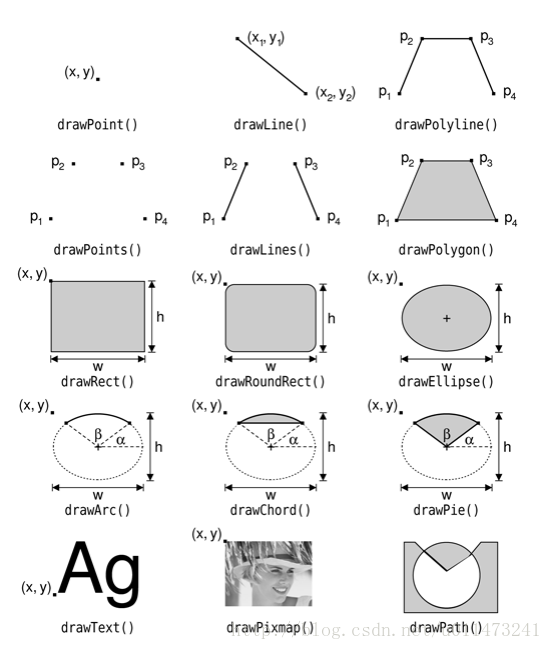

      绘制图形

     (在绘制图形里面，弧形角度=需要绘制角度*16)

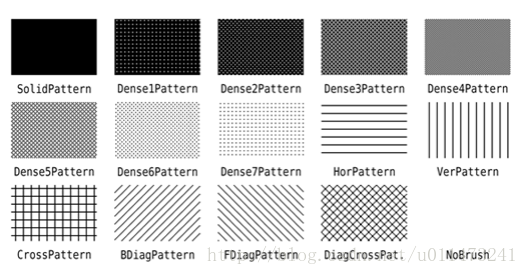

     Qpen样式和Bursh样式






     三、可用绘制进阶

     渐变方式


      Qt提供了三种渐变画刷，分别是线性渐变(QLinearGradient)、辐射渐变(QRadialGradient)、角度渐变(QConicalGradient)。
      下面是线性渐变的小例子：

QLinearGradient linearGradient(60, 50, 200, 200);//渐变路径
linearGradient.setColorAt(0.2, Qt::white);
//void QGradient::setColorAt ( qreal position, const QColor & color )渐变百分比和颜色
linearGradient.setColorAt(0.6, Qt::green);
linearGradient.setColorAt(1.0, Qt::black);
p.setBrush(QBrush(linearGradient));
//painter.setPen(QPen(QBrush(linearGradient), 5));这里用画笔也是可以的
p.drawEllipse(50, 50, 200, 150);
//使用画笔，就绘制线段了

    坐标原点、平移、变换及其其他

      QPainter的默认坐标的原点(0, 0)位于屏幕的左上角，X轴正方向是水平向右，Y轴正方向是竖直向下。

painter.setWindow(x, y, w, h);//设置可绘制区域，x,y为新设立的坐标原点。w,h是对窗体的长宽重新划分，设立坐标系。
painter.translate(100, 100);//坐标原点移到100，100
painter.scale(2, 2);//坐标放大2倍
painter.shear(x, y);//x横向扭曲变形，y纵向扭曲变形
painter.rotate(30);//以原点为中心，顺时针旋转30度
painter.save(); //保存坐标系状态
painter.restore();//恢复以前的坐标系状态

     绘制路径的方法：


QPainterPath path;
path.addRect(50, 50, 40, 40);//绘制完这个矩形，点停留在矩形框左上角处
path.moveTo(100, 100);       //将点移动到（100，100）处，开始新的绘制
path.lineTo(200, 200);       //绘制线段从（100，100）到（200，200）
QPainter p(this);
p.drawPath(path);

     双缓冲绘图与刷新

      一般来说，现在的版本使用双缓冲主要为了实现刷新绘制的效果，用几块画布可以视程序决定。
      *.h头文件中

QPixmap tempPix;//辅助画布
bool isDrawing; //标志是否正在绘图

      *.cpp的构造函数中对变量进行初始化：

isDrawing = false;
void Dialog::paintEvent(QPaintEvent *)
{
          int x,y,w,h;
          x = lastPoint.x();
          y = lastPoint.y();
          w = endPoint.x() - x;
          h = endPoint.y() - y;
          QPainter painter(this);
          if(isDrawing) //如果正在绘图，就在辅助画布上绘制
          {
              //将以前pix中的内容复制到tempPix中，保证以前的内容不消失
              tempPix = pix;
              QPainter pp(&tempPix);
              pp.drawRect(x,y,w,h);
              painter.drawPixmap(0, 0, tempPix);
          }
          else
          {
              QPainter pp(&pix);
              pp.drawRect(x,y,w,h);
              painter.drawPixmap(0,0,pix);
          }
}

     一般刷新使用
update();


写在最后：感谢http://www.yafeilinux.com/和http://devbean.blog.51cto.com
还有C++ GUI Programming with Qt4_Second_Edition给予的参考。
