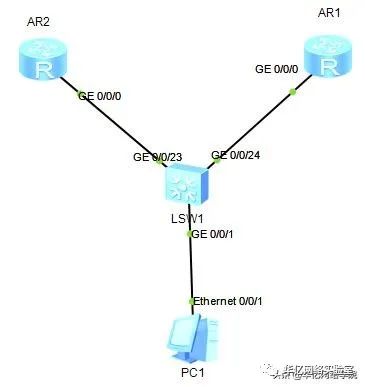

一、拓扑

备注：做ICMP重定向实验，为确保可以抓到重定向报文，使用ENSP的Router设备进行。

如果使用AR设备则无法抓取到ICMP重定向报文！

二、ICMP重定向配置

1、R1和R2接口配置：

[R1]int g 0/0/0

[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24

[R2]int g 0/0/0

[R2-GigabitEthernet0/0/0]ip address 192.168.1.253 24

如果配置IP地址冲突此时设备会出现IP Conflict冲突的提示

2、R2配置一个环回口

[R2]int loo 0

[R2-LoopBack0]ip address 2.2.2.2 32

3、我们通过配置静态路由实现R1到达目标网段2.2.2.2的路由

[R1]ip route-static 2.2.2.2 255.255.255.255 192.168.1.253 //配置静态路由

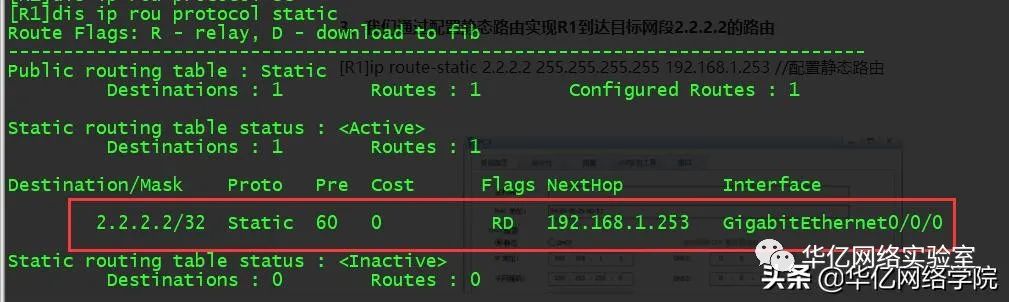

[R1]dis ip rou protocol static //查看配置的静态路由

此时R1可以ping通R2的2.2.2.2的路由

[R1]ping 2.2.2.2

PING 2.2.2.2: 56 data bytes, press CTRL_C to break

Reply from 2.2.2.2: bytes=56 Sequence=2 ttl=255 time=110 ms

Reply from 2.2.2.2: bytes=56 Sequence=3 ttl=255 time=80 ms

Reply from 2.2.2.2: bytes=56 Sequence=4 ttl=255 time=60 ms

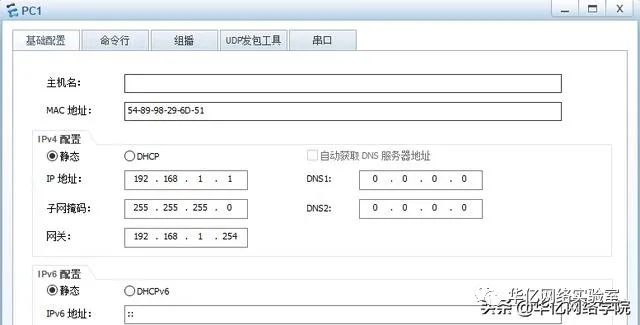

1、PC1配置的网关为R1的地址192.168.1.254

2、此时我们PC去ping 2.2.2.2 同时抓包

PC>tracert 2.2.2.2 //路由跟踪到2.2.2.2的路由节点

traceroute to 2.2.2.2, 8 hops max

(ICMP), press Ctrl+C to stop

1 192.168.1.254 31 ms 47 ms 47 ms

2 2.2.2.2 62 ms 63 ms 78 ms

PC>ping 2.2.2.2 //ping 2.2.2.2正常

Ping 2.2.2.2: 32 data bytes, Press Ctrl_C to break

From 2.2.2.2: bytes=32 seq=1 ttl=255 time=79 ms

From 2.2.2.2: bytes=32 seq=2 ttl=255 time=78 ms

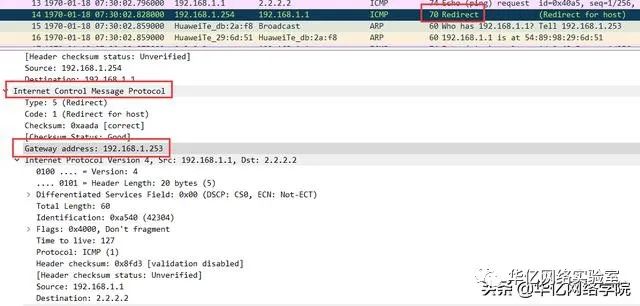

抓包ICMP Redirect重定向报文

此时我们查看重定向报文中告诉PC 数据到达的网关为192.168.1.253，后续PC发数据会发到R2的192.168.1.253这个地址，提高数据转发效率。
