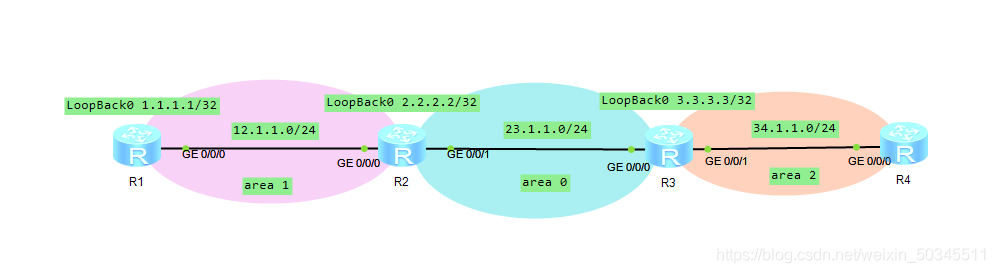

拓扑图

在这里插入图片描述

配置

R1配置

关闭弹出消息
进入系统模式
修改名字
设置永不超时

<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname R1
[R1]user-interface console 0
[R1-ui-console0]idle-timeout 0 0
[R1-ui-console0]q
[R1]

配置IP地址
LoopBack 0是环回口，用来代替PC做测试。（也可以使用PC做测试，需要宣告PC网段）

[R1]interface LoopBack 0
[R1-LoopBack0]ip add 1.1.1.1 32
[R1-LoopBack0]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 12.1.1.1 24
[R1-GigabitEthernet0/0/0]q

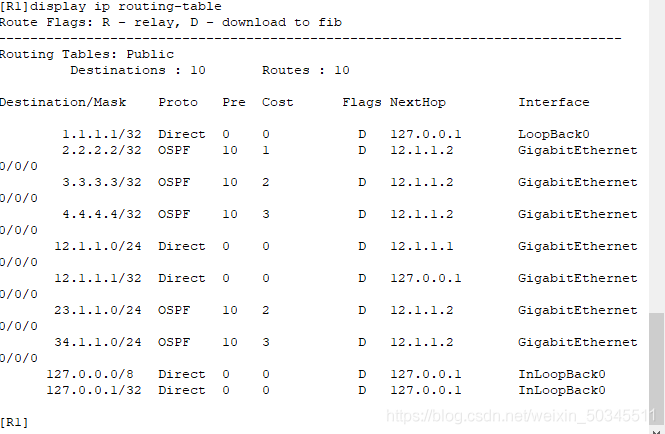

配置OSPF
ospf宣告的网段是反掩码

[R1]ospf 1 router-id 1.1.1.1        //进入ospf进程1，设置router id
[R1-ospf-1]area 1	                   //进入区域1
[R1-ospf-1-area-0.0.0.1]network 12.1.1.0 0.0.0.255       //宣告直连网段
[R1-ospf-1-area-0.0.0.1]network 1.1.1.1 0.0.0.0            //宣告环回口
[R1-ospf-1-area-0.0.0.1]q                    //退出
[R1-ospf-1]q
[R1]

R2配置

<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname R2
[R2]user-interface console 0
[R2-ui-console0]idle-timeout 0 0
[R2-ui-console0]q
[R2]

配置IP地址

[R2]interface LoopBack 0
[R2-LoopBack0]ip add 2.2.2.2 32
[R2-LoopBack0]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 23.1.1.2 24
[R2-GigabitEthernet0/0/1]q
[R2]

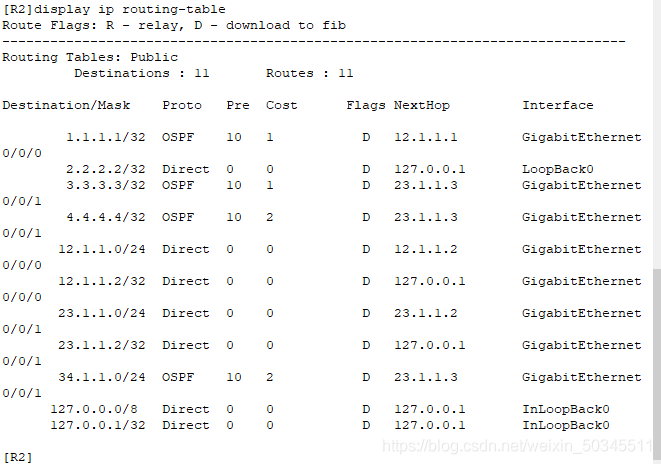

配置OSPF
R2连接两个区域，配置和R1稍微有些不同

[R2]ospf 1 router-id 2.2.2.2        //进入ospf进程1，设置router id
[R2-ospf-1]area 1	                   //进入区域1
[R2-ospf-1-area-0.0.0.1]network 12.1.1.0 0.0.0.255       //宣告直连网段
[R2-ospf-1-area-0.0.0.1]q                   //退出
[R2-ospf-1]
[R2-ospf-1]area 0	                   //进入区域0
[R2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255       //宣告直连网段
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0           //宣告环回口
[R2-ospf-1-area-0.0.0.0]q
[R2-ospf-1-area-0.0.0.0]q
[R2-ospf-1]q
[R2]

R3配置

<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname R3
[R3]user-interface console 0
[R3-ui-console0]idle-timeout 0 0
[R3-ui-console0]q
[R3]

配置IP地址

[R3]interface LoopBack 0
[R3-LoopBack0]ip add 3.3.3.3 32
[R3-LoopBack0]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 23.1.1.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 34.1.1.3 24
[R3-GigabitEthernet0/0/1]q
[R3]

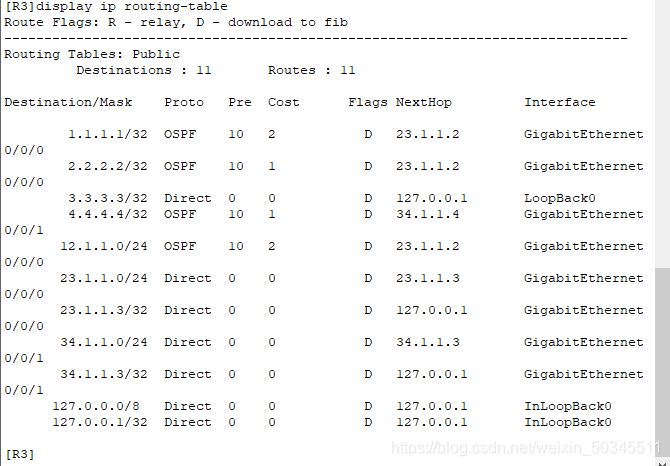

配置OSPF
R3和R2类似

[R3]ospf 3 router-id 3.3.3.3
[R3-ospf-3]area 0
[R3-ospf-3-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-3-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[R3-ospf-3-area-0.0.0.0]q
[R3-ospf-3]area 2
[R3-ospf-3-area-0.0.0.2]network  34.1.1.0 0.0.0.255
[R3-ospf-3-area-0.0.0.2]q
[R3-ospf-3]q
[R3]

R4配置

<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname R4
[R4]user-interface console 0
[R4-ui-console0]idle-timeout 0 0
[R4-ui-console0]q
[R4]

配置IP地址

[R4]interface LoopBack 0
[R4-LoopBack0]ip add 4.4.4.4 32
[R4-LoopBack0]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 34.1.1.4 24
[R4-GigabitEthernet0/0/0]q
[R4]

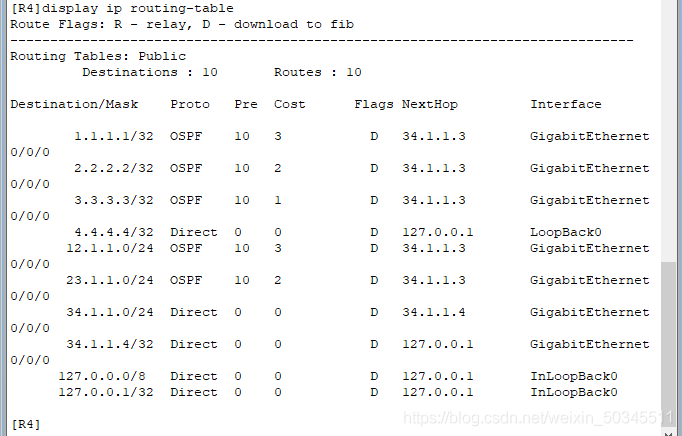

配置OSPF
R4和R1类似

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 2
[R4-ospf-1-area-0.0.0.2]network 34.1.1.0 0.0.0.255
[R4-ospf-1-area-0.0.0.2]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.2]q
[R4-ospf-1]q

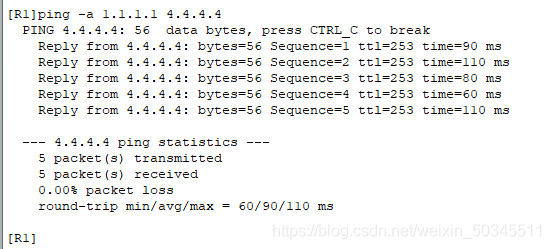

[R4]
