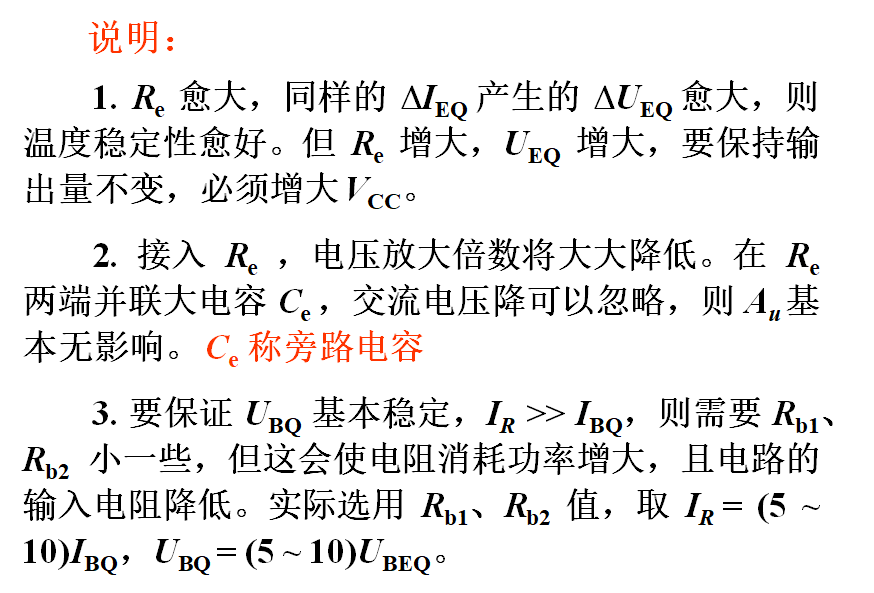

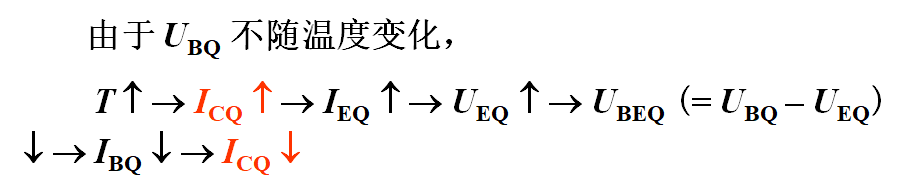

一、静态工作点稳定电路

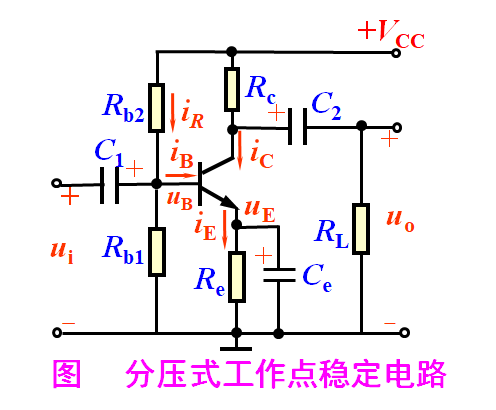

分压式偏置电路

1.电路组成

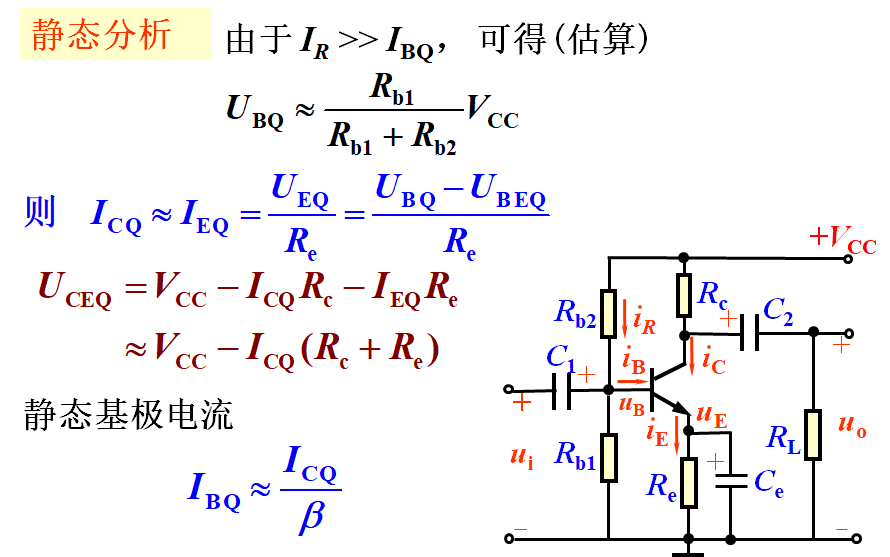

2.静态与动态分析

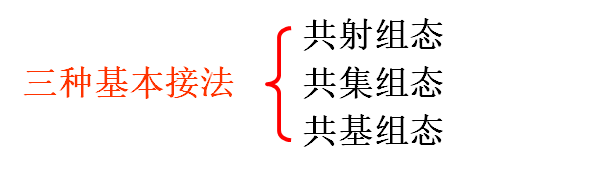

二、放大电路的三种基本组态

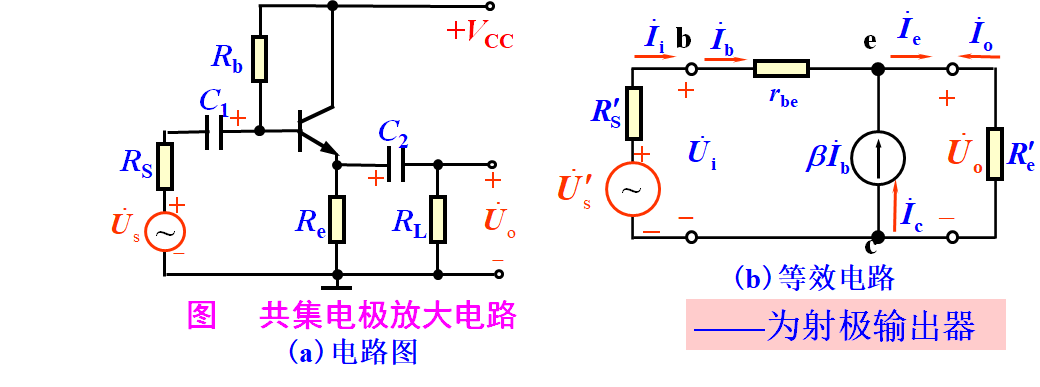

（一）共集电极放大电路

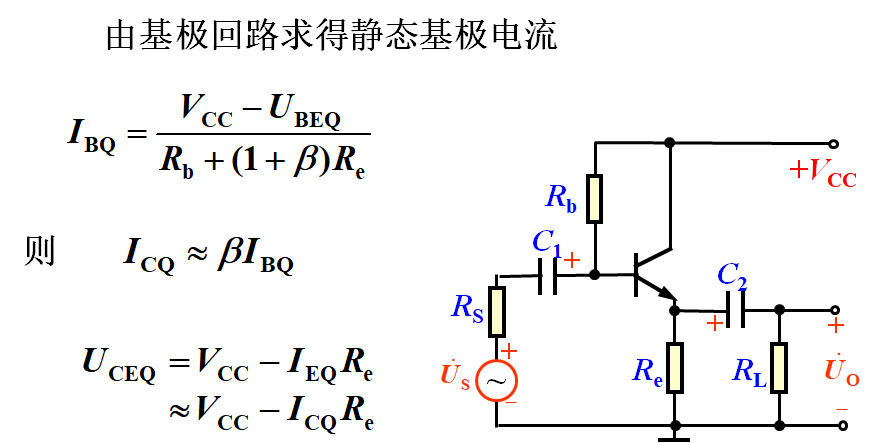

1.静态工作点

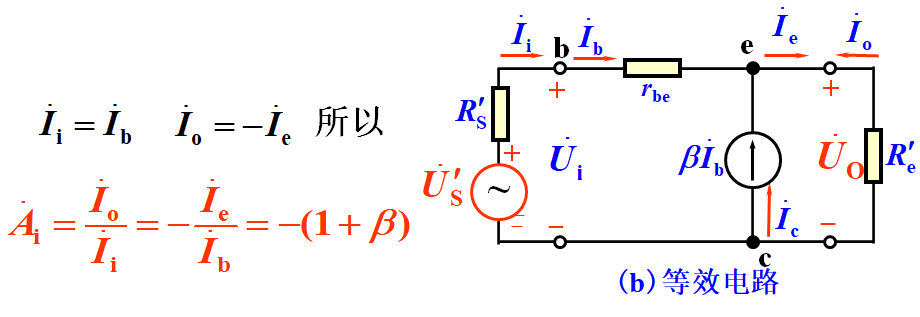

2.电流放大倍数

3.电压放大倍数

结论：电压放大倍数恒小于1，而接近于1，且输出电压与输入电压同相，又称射极跟随器。

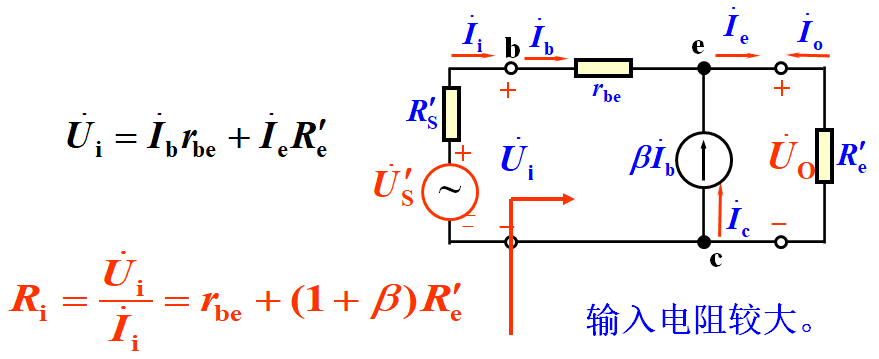

4.输入电阻

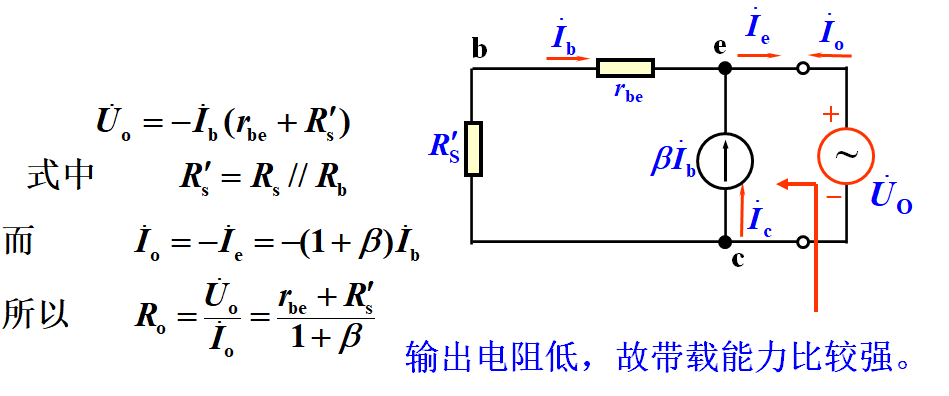

5.输出电阻

（二）共基极放大电路

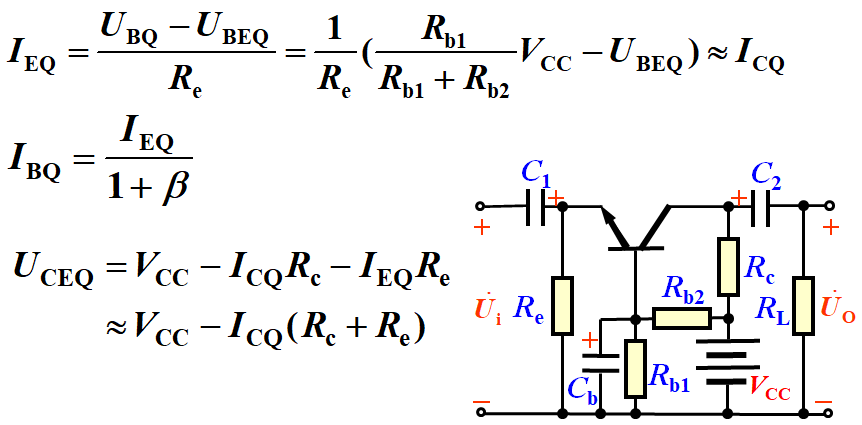

1.静态工作点

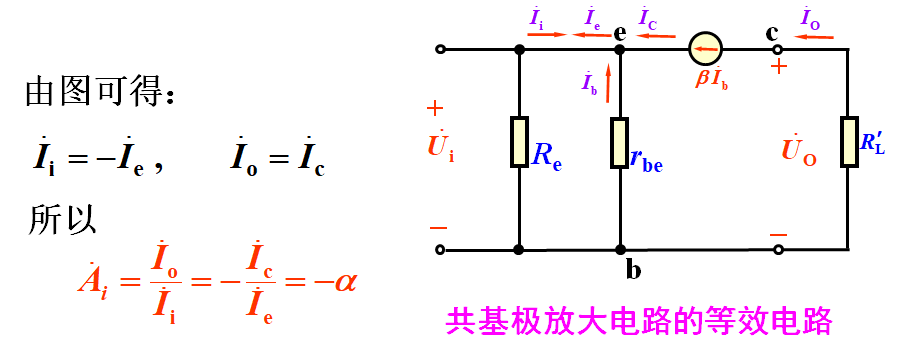

2.电流放大倍数

由于 α 小于 1 而近似等于 1 ，所以共基极放电电路没有电流放大作用。

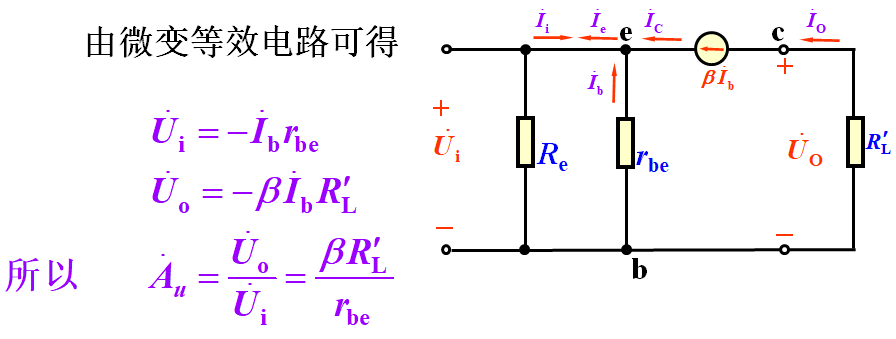

3.电压放大倍数

共基极放大电路没有电流放大作用，但是 具有电压放大作用 。电压放大倍数与共射电路相等，但没有负号，说明该电路 输入、输出信号同相位。

4.输入电阻

不考虑R（e）电阻

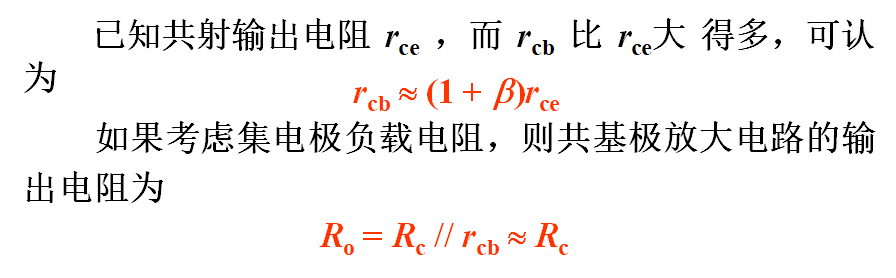

5.输出电阻

不考虑R（e)电阻

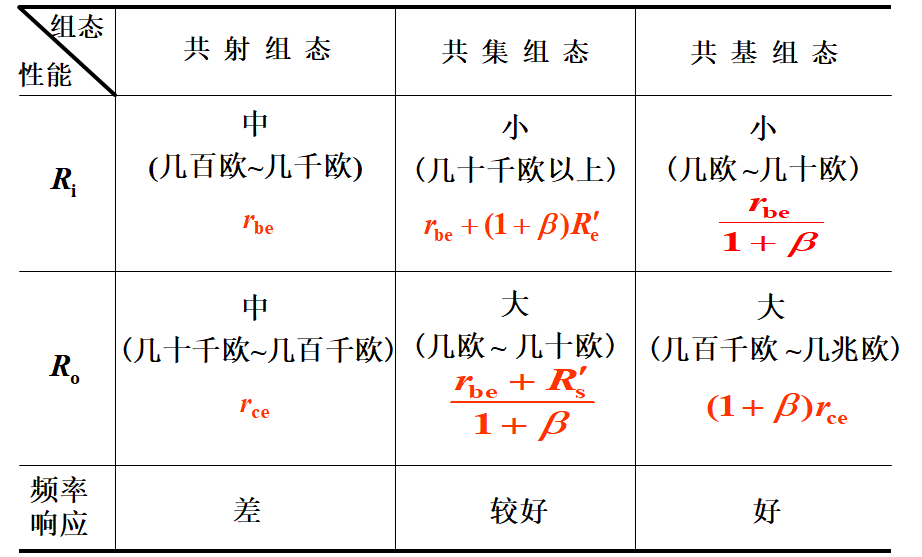

三种基本组态的比较

场效应管放大电路

场效应管的特点：

1. 场效应管是电压控制元件；

2. 栅极几乎不 取用电流 ，输入电阻非常高；

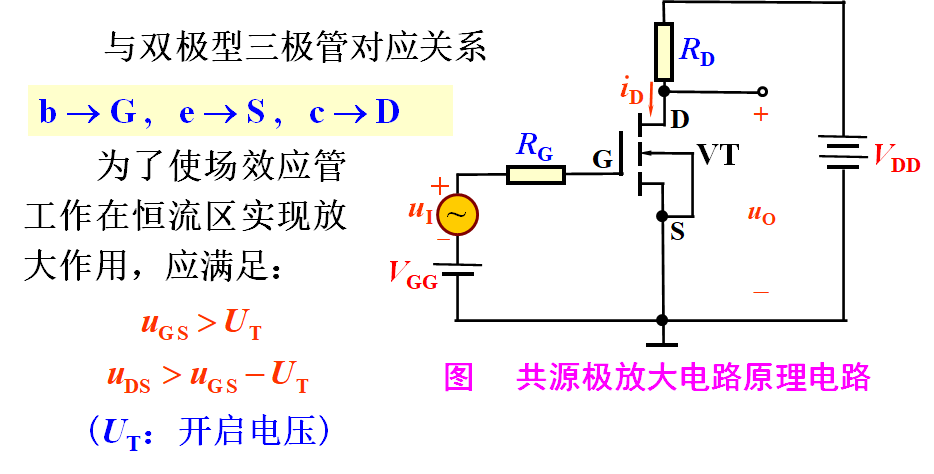

1.共源极放大电路

一、静态分析

两种方法：近似估算法和图解法

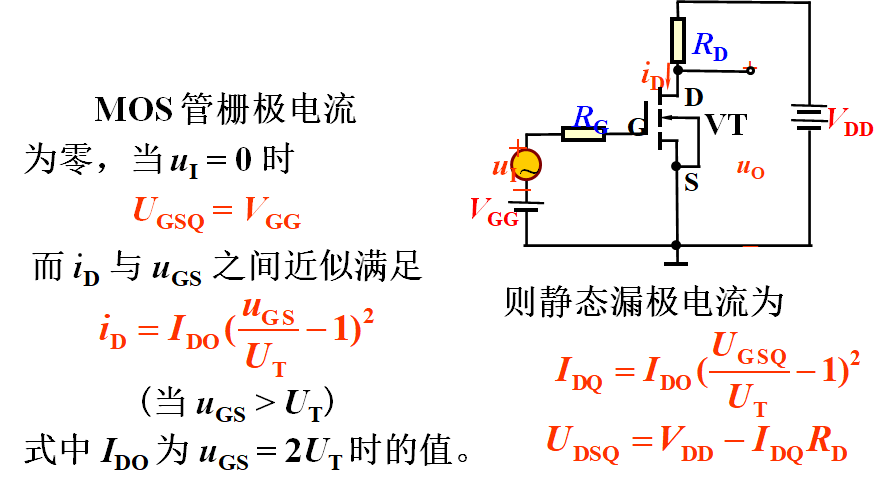

（一）近似估算法

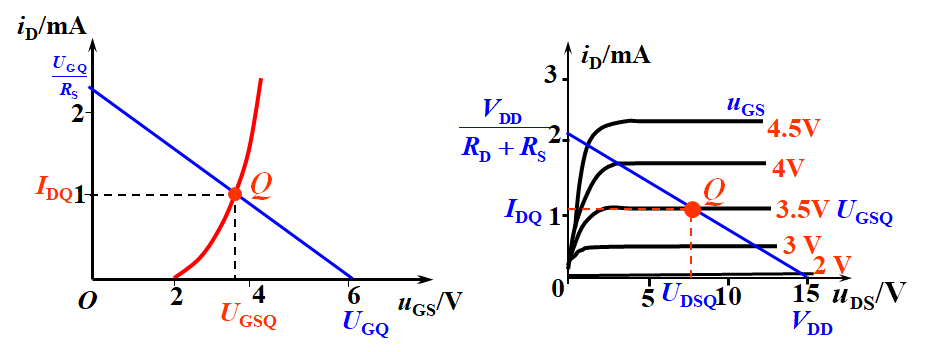

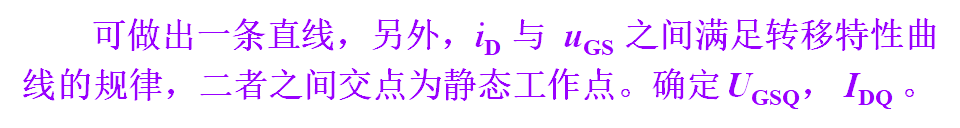

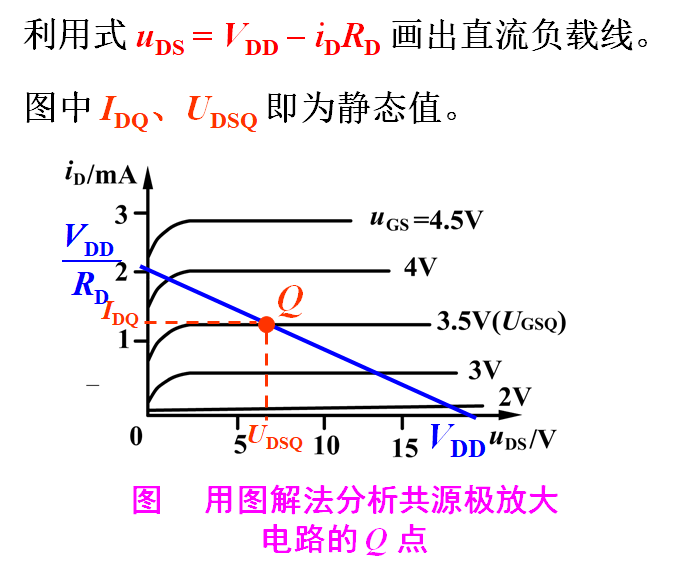

（二）图解法

二、动态分析

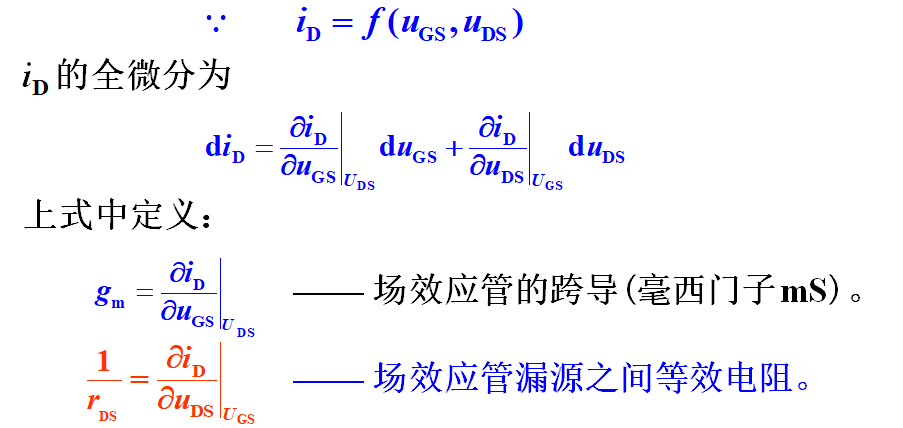

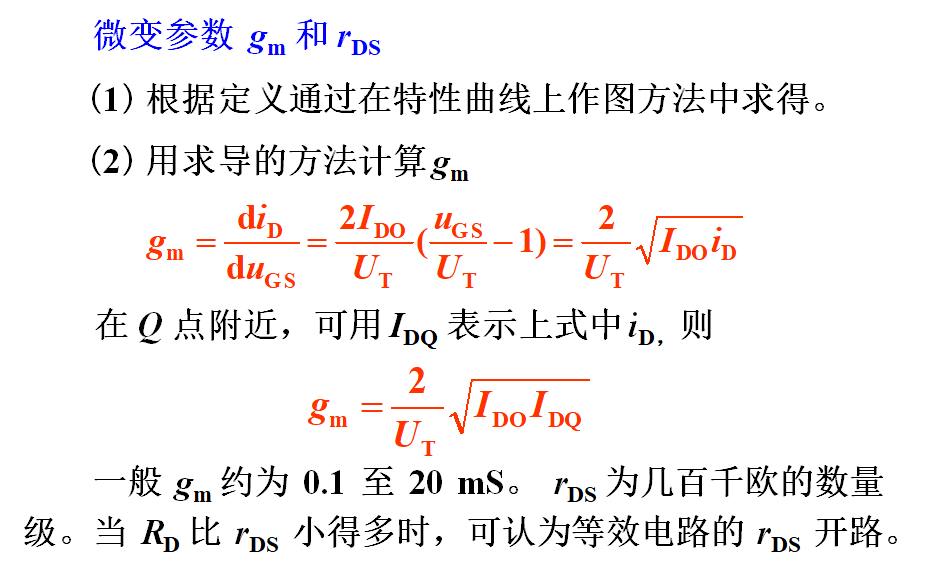

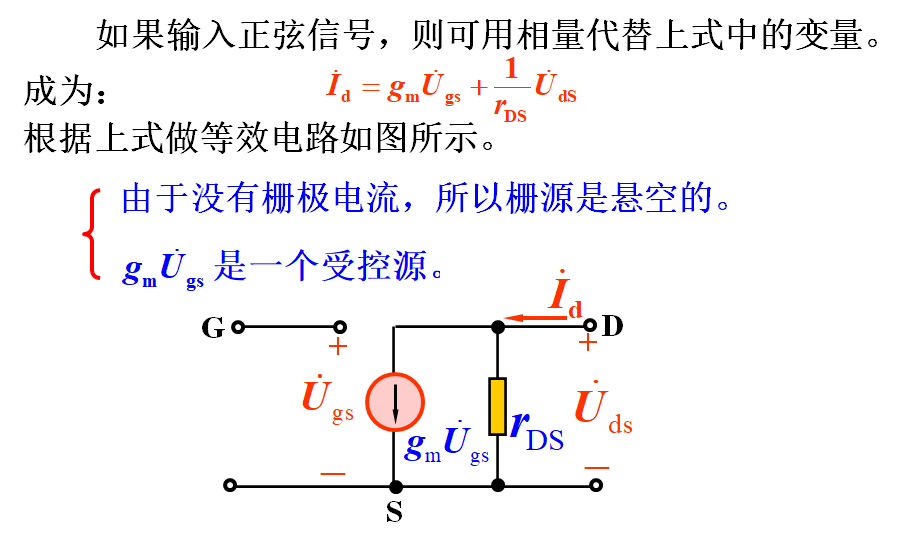

1.微变等效电路

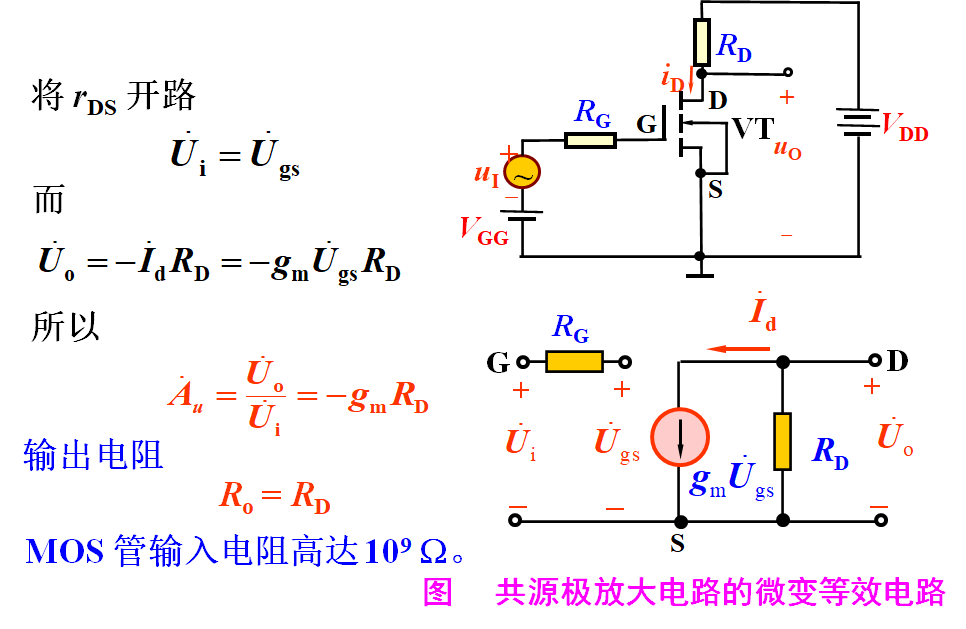

2.共源极放大电路的动态性能

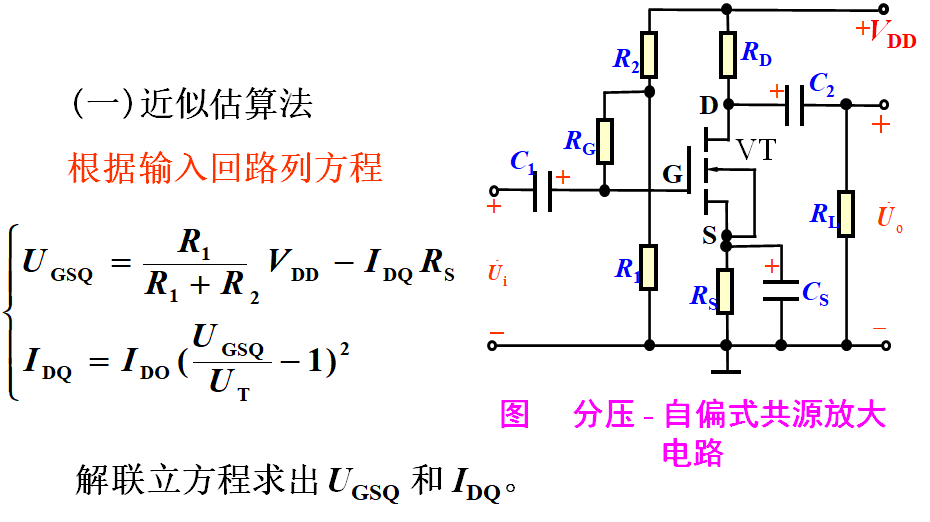

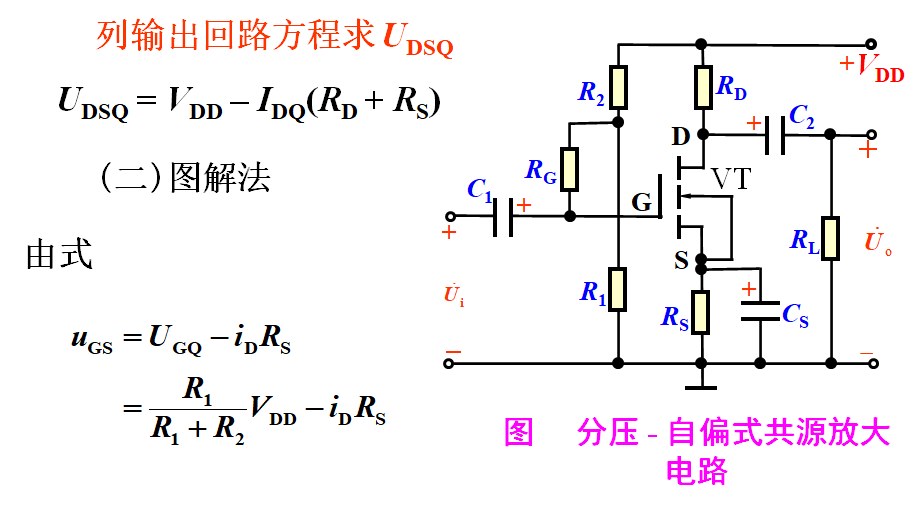

分压自偏压式共源放大电路

一、静态分析

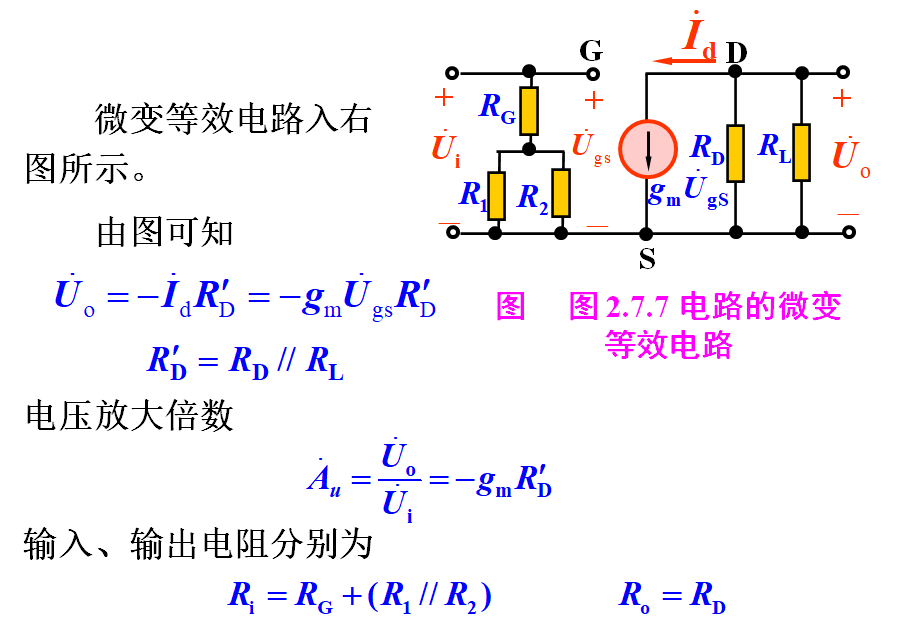

二、动态分析

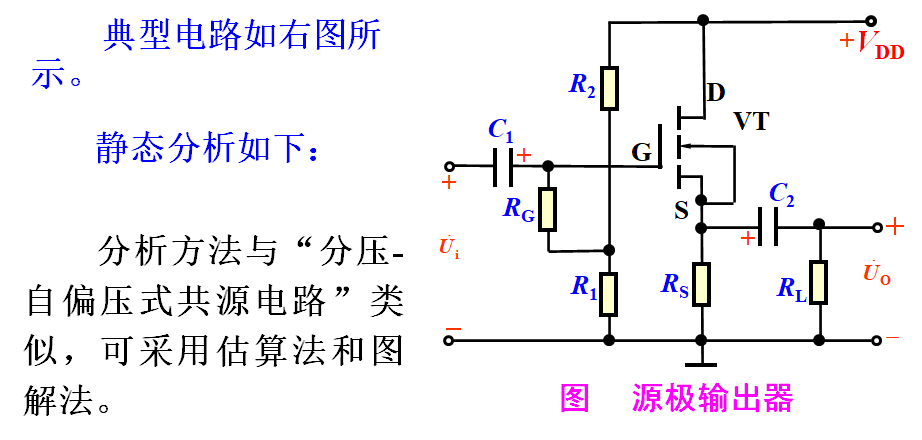

共漏极放大电路——源极输出器或源极跟随器
