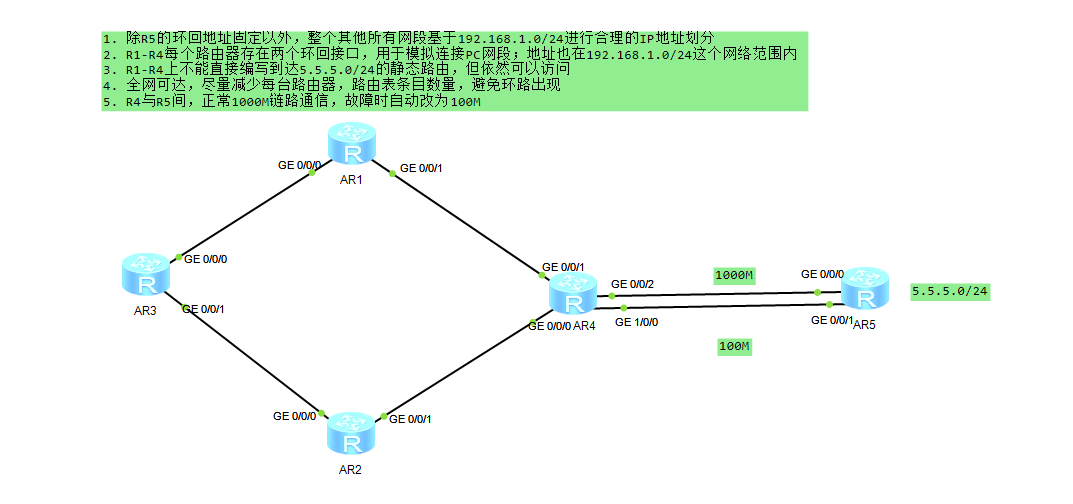

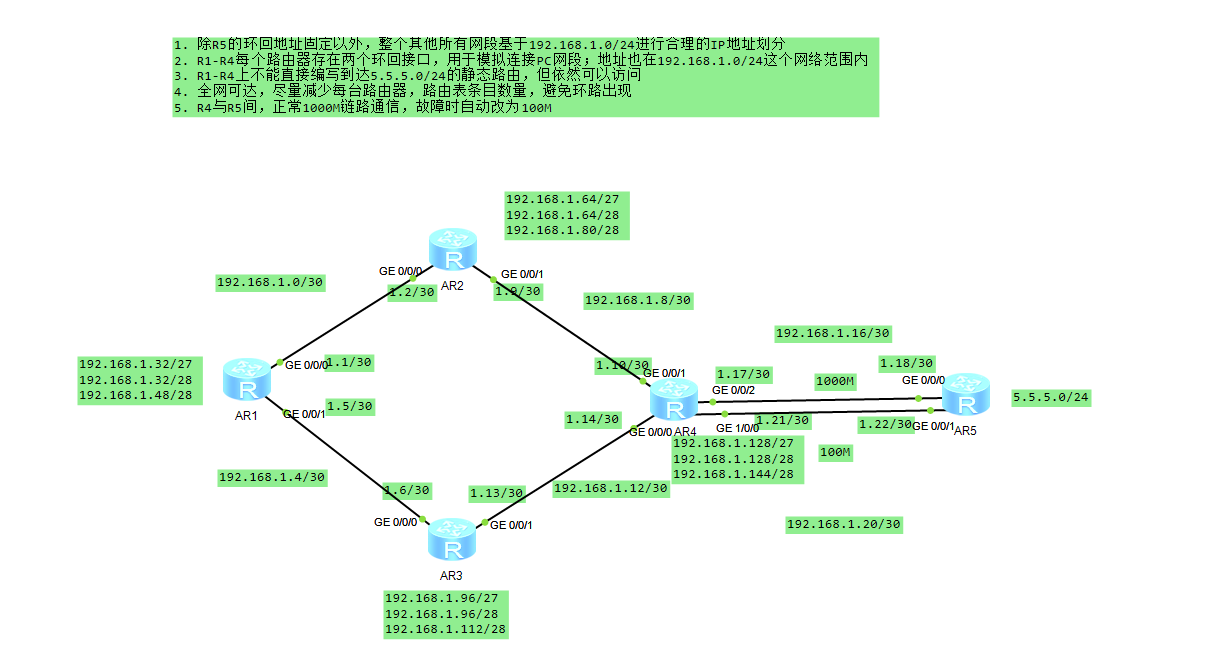

配置静态路由实验

1、第一条要求，除了R5外，其他的要在192.168.1.0/24网段中，那么首先就要考虑划分子网。

2、第二条要求，对划分子网进行了更加详细的补充，从图中就可看出需要六个网段，再加上R1-R4中每个路由器额外再加两条，则总共需要14个网段，则向主机位借3位
192.168.1.0/24 --- 192.168.1.000 00000 --- 192.168.1.0/27;然后再在192.168.1.0/27里再向主机位借一位 --- 192.168.1.000 0 0000 --- 192.168.1.0/28；这样就在192.168.1.0/27的网段上又分出两个网段；再在192.168.1.0/28基础上再借3位 --- 192.168.1.000 0 000 0 --- 192.168.1.0/30，这样就可以满足题目的要求。

192.168.1.0/24 借3位划分

192.168.1.000 00000/27         ----------骨干链路  192.168.1.0/27

向192.168.1.0/27再借三位划分

192.168.1.000 000 00/30       ------------192.168.1.0/30

192.168.1.000 001 00/30       ------------192.168.1.4/30

192.168.1.000 010 00/30       ------------192.168.1.8/30

192.168.1.000 011 00/30       ------------192.168.1.12/30

192.168.1.000 100 00/30       ------------192.168.1.16/30

192.168.1.000 101 00/30       ------------192.168.1.20/30

用作保留
192.168.1.000 110 00/30

192.168.1.000 111 00/30

​

换回地址

192.168.1.001 00000/27         ----------R1   192.168.1.32/27

​        192.168.1.001 0 0000/28    192.168.1.32/28

​        192.168.1.001 1 0000/28    192.168.1.48/28

192.168.1.010 00000/27        -----------R2      192.168.1.64/27

​        192.168.1.010 0 0000/28   192.168.1.64/28

​        192.168.1.010 1 0000/28   192.168.1.80/28

192.168.1.011 00000/27       -------------R3  192.168.1.96/27

​        192.168.1.011 0 0000/28    192.168.1.96/28

​        192.168.1.011 1 0000/28    192.168.1.112/28

192.168.1.100 00000/27      ----------- --R4  192.168.1.128/27

​        192.168.1.100 0 0000/28    192.168.1.128/28

​        192.168.1.100 1 0000/28    192.168.1.144/28

用作保留
192.168.1.101 00000/27

192.168.1.110 00000/27

192.168.1.111 00000/27

3、从第三个要求可知，需要用到缺省路由进行访问

4、第四个要求，则是需要对IP地址尽量手动汇总，但却要避免路由黑洞的出现，则需要建立空接口

5、第五个要求则需要进行静态浮动路由

这个题，首先就是对每个路由配置它们IP地址；

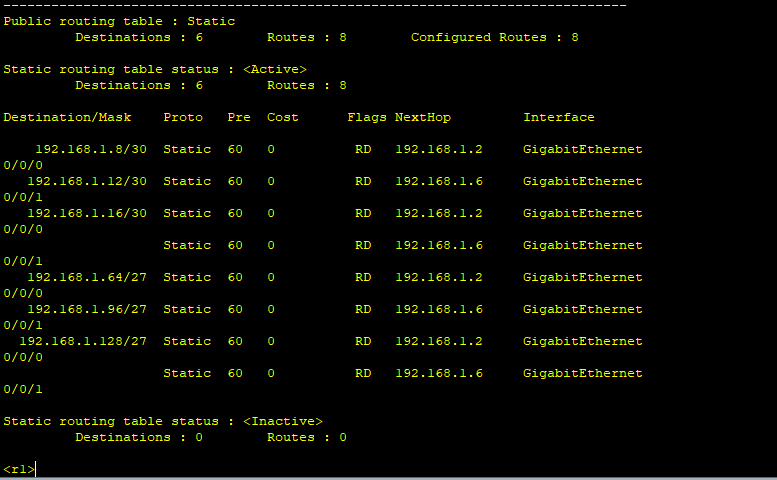

配置完接口后，就在每个路由器中配置静态路由；

R1配置

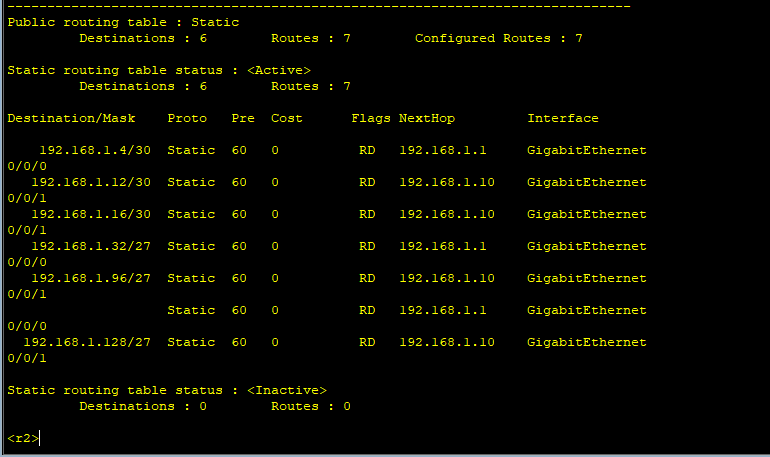

R2配置

R3 配置

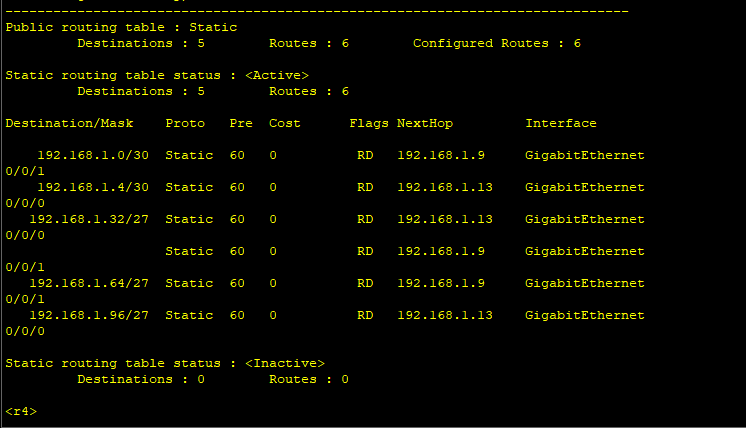

R4配置

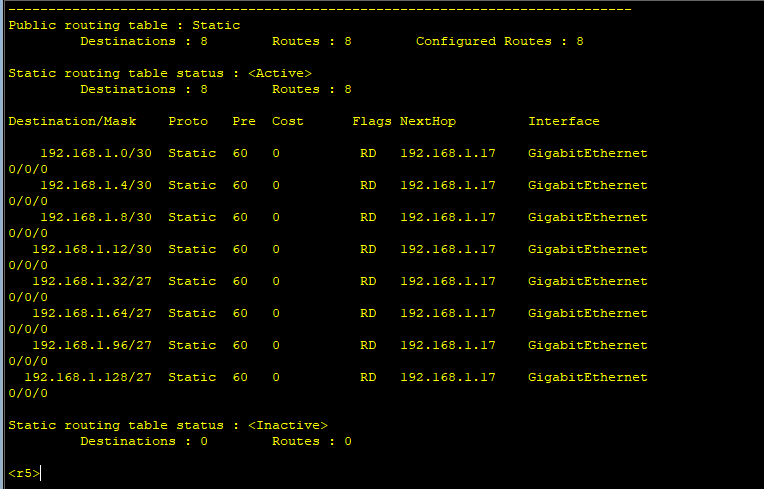

R5配置

配置完后就进行缺省路由的配置，一次来对R5进行访问

配置方法为：[ rx ]ip route-static 0.0.0.0 0 192.168.1.x （这是下一跳的接口），注意记住R4 的配置下一跳的接口，在后面配置静态浮动路由时，要配在另一个接口

配置完缺省路由后，就开始配置空路由接口，在每个路由器中配置自己汇总的IP地址

配置方法为：[ rx ]ip route-static 192.168.1.x （这是手动汇总的IP地址）27 NULL 0；

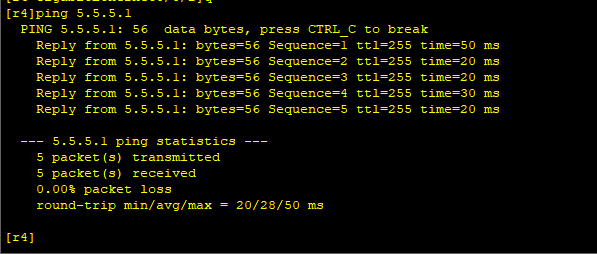

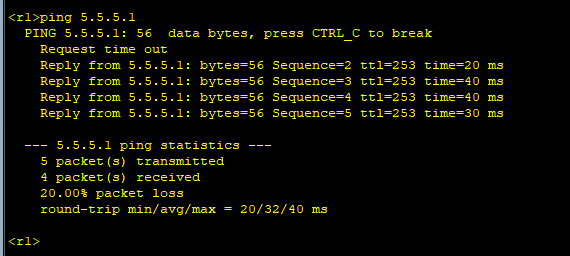

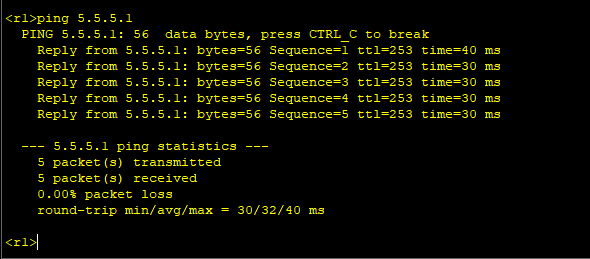

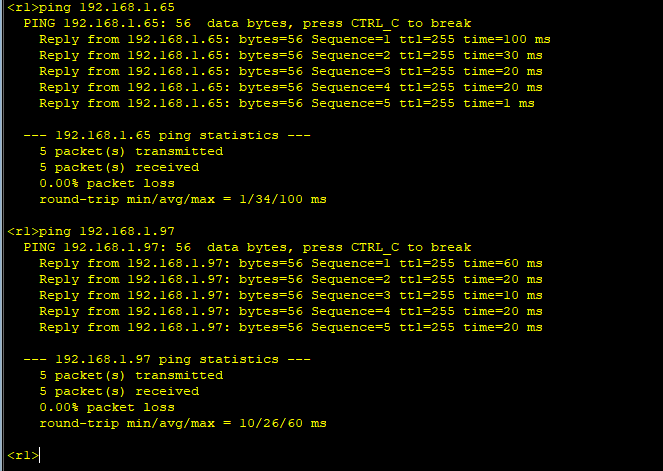

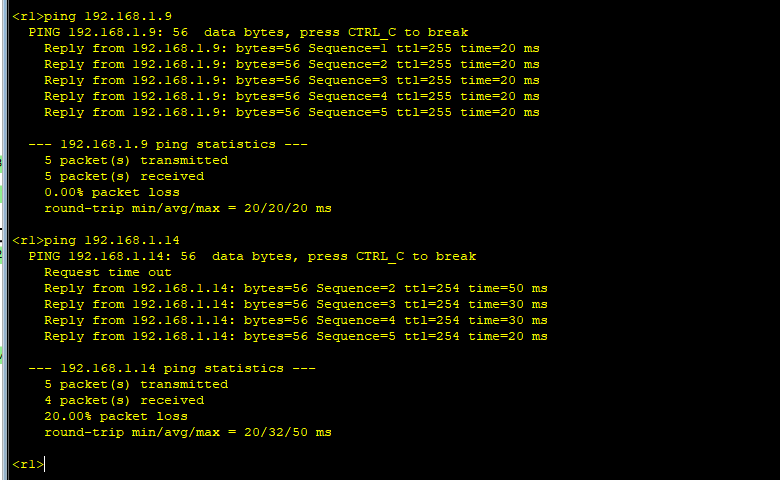

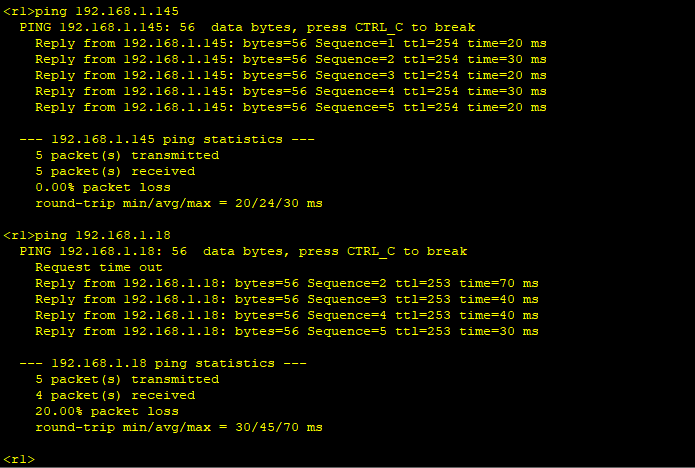

配置完后就可以测试全网是否可达；

测试完后就是配置浮动静态路由了

[r1]ip route-static 192.168.1.20 30 192.168.1.2
[r1]ip route-static 192.168.1.20 30 192.168.1.6

R2配置：

[r2]ip route-static 192.168.1.20 30 192.168.1.10

R3配置：

[r3]ip route-static 192.168.1.20 30 192.168.1.14

R4配置：

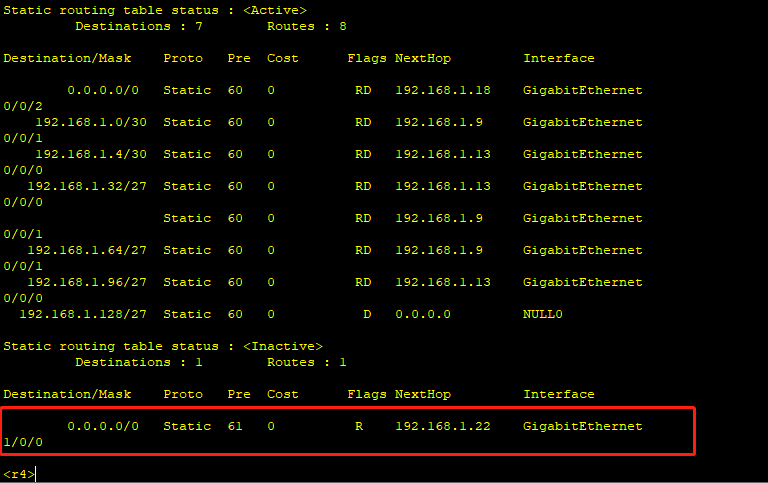

[r4]ip route-static 0.0.0.0 0 192.168.1.22 preference 61
这里指的preference后面跟的是优先级，这里的数字必须大于60，因为配置静态路由默认的优先级就是60，数字越大表示优先级越低。

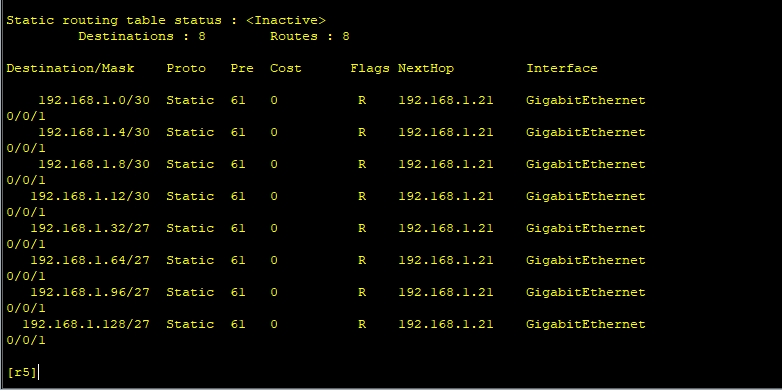

R5的配置

到现在配置就已经完成，剩下的就是对其进行测试了

本章内容参考该文章所学 ​​​​​​配置静态路由综合实验_野原皮皮虾的博客-CSDN博客 。
