虽然机件的形状各有不同，但它们的图样基本上都是由直线、圆弧和其它一些曲线所组成的几何形体。因此在绘图时，常常要运用一些几何作图方法。
斜度和锥度
1．斜度(GB/T 4458.4-2003)
斜度是指一直线(或平面)对另一条直线(或平面)的倾斜程度，其大小用该两直线间夹角的正切来表示，并把比值化为1:n的形式，即
斜度＝tga＝H:L＝1:n如下图所示
斜度符号按下图b绘制。
(a) (b) (c) (d)
图1 斜度符号及其标注
注意：标注斜度时，指引线从被标注的“斜线”引出，标注斜度的细实线和参考线平行。图形符号的方向应与图形的斜度方向一致。

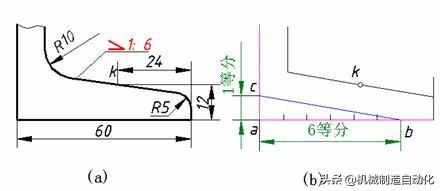

斜度作图步骤:
图2 斜度的作图步骤
2．锥度(GB/T 15754-1995)
锥度是指正圆锥体底圆直径与锥体高度之比。如果是锥台，则为上、下两底圆直径差与锥台高度之比。锥度也以简化形式1:n表示。
锥度＝
＝
＝2tga 如右图所示

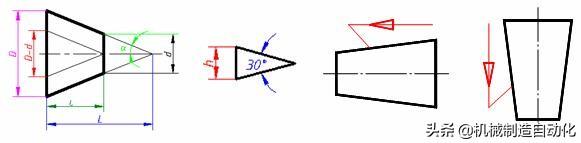

锥度符号如下图b所示。
(a) (b) (c) (d)
图3 锥度符号及其标注
注意：指引线从圆锥轮廓线引出，图形符号的方向应与圆锥方向一致。
锥度作图步骤:
