Xilinx 官方为我们提供了非常丰富的 IP 核，如数学运算（乘法器、浮点运算器等）、信号处理（FFT、DDS 等），我们可以通过调用这些 IP 核来快速完成设计。然而随着系统的设计越来越复杂， 官方提供的免费 IP 核有时并不能很好的适用我们的设计 ，这个时候就需要我们自己来实现这些功能。 为了使这些模块或代码以后能够复用 ，可以通过自定义 IP 核的方式将这些模块集成到 Vivado 中的 IP 库中，以达到简化系统设计和缩短产品上市时间的目的。

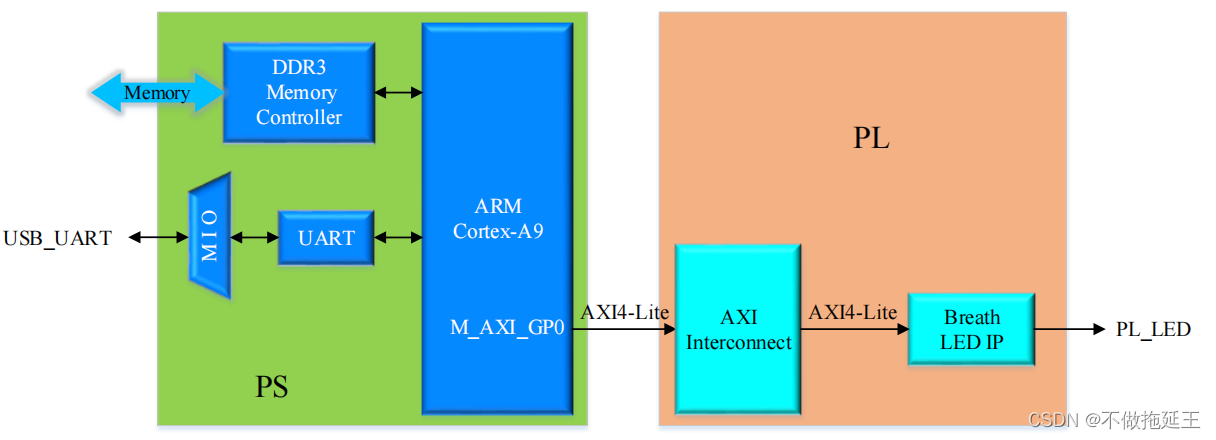

在 Vivado 软件中，通过创建和封装 IP 向导的方式来自定义 IP 核，支持将当前工程、工程中的模块或者指定文件目录封装成 IP 核，当然 也可以创建一个带有 AXI4 接口的 IP 核，用于 PS 和 PL 的数据通信。本次实验选择常用的方式，即创建一个带有 AXI 接口的 IP 核，该 IP 核通过 AXI 协议实现 PS 和 PL 的数据通信。AXI 协议是一种高性能、高带宽、低延迟的片内总线，关于该协议的详细内容，我们会在后面的例程中向大家做详细的介绍。本次实验的系统框图如图所示：

框图中的 UART 用于打印信息， Breath LED IP 核为自定义的 IP 核， PS 通过 AXI 接口为 LED IP 模块发送配置数据，从而来控制 PL LED 灯。

2 实验任务

通过自定义一个 LED IP 核，来控制 PL LED 呈现呼吸灯的效果，并且 PS 可以通过AXI 接口来控制呼吸灯的开关和呼吸的频率。

3 硬件设计

step1 ：创建一个新的 IP 核

1-1 New IP Location

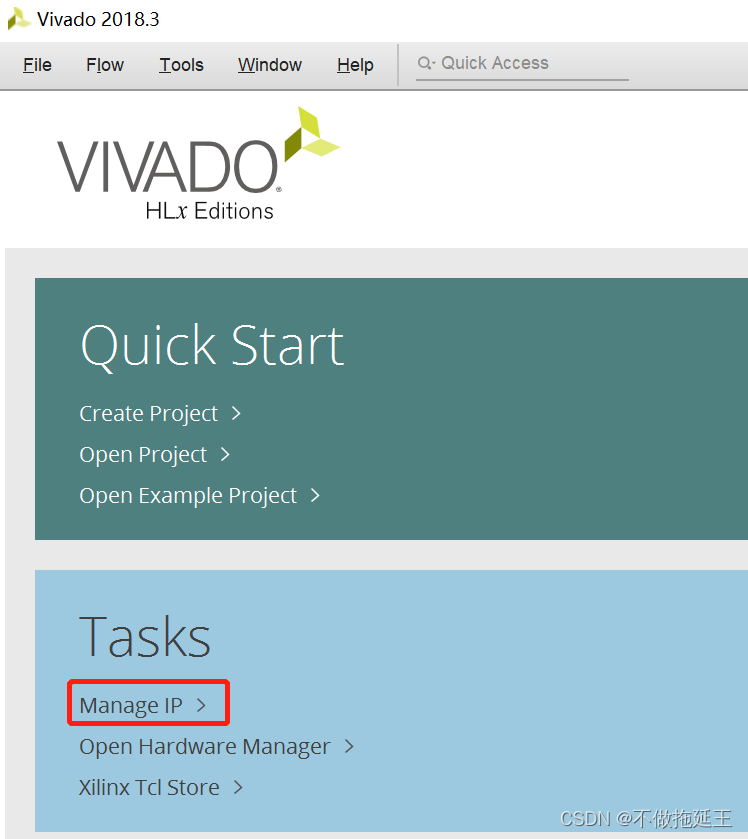

Vivado-->Tasks-->Manage IP--> New IP Location...

1-2 完成 Manage IP工程的创建

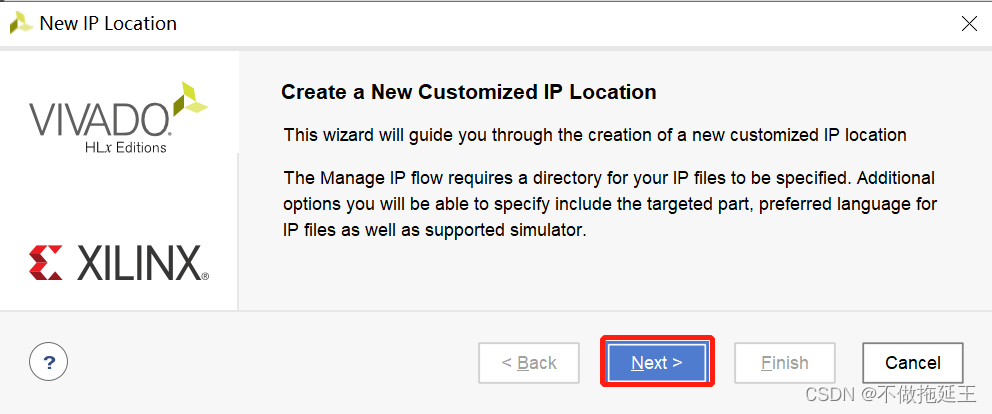

在弹出的界面中选择“Next ”

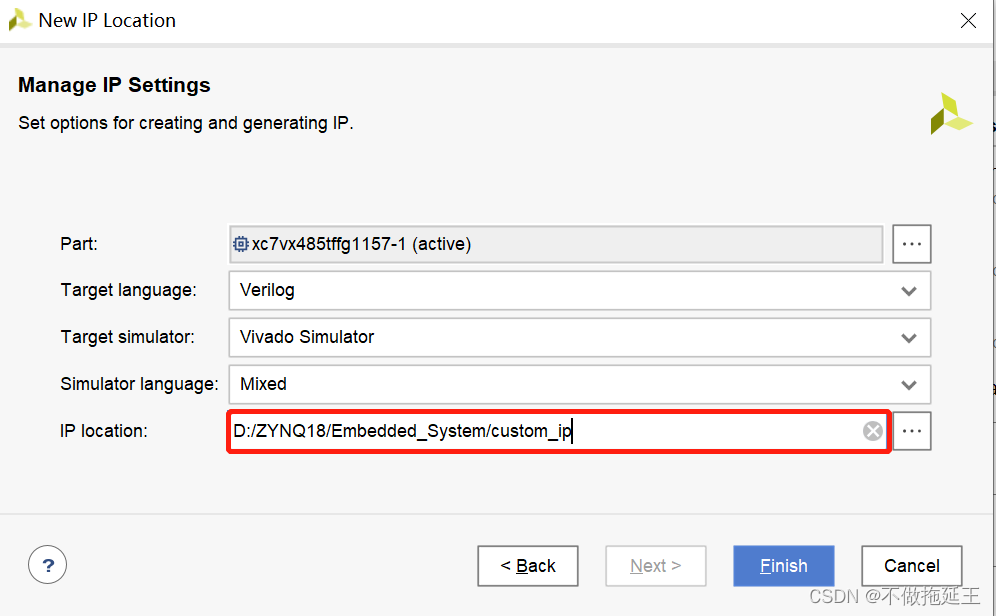

设置 Manage IP 核的属性，在“IP Location:”一栏指定工程的路径，路径为：D:/ZYNQ18/ Embedded_System/custom_ip，其它保持默认即可。注意，Part 一栏中设置开发板的型号，在后面的工程中会重新指定，这里直接保持默认。点击“Finish”完成 Manage IP工程的创建.

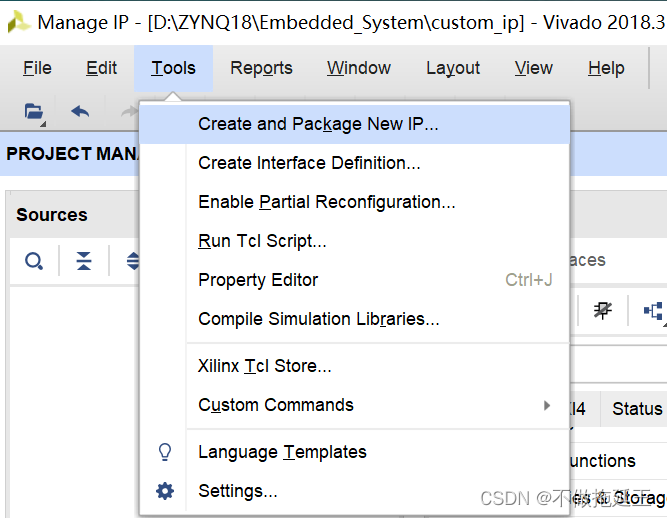

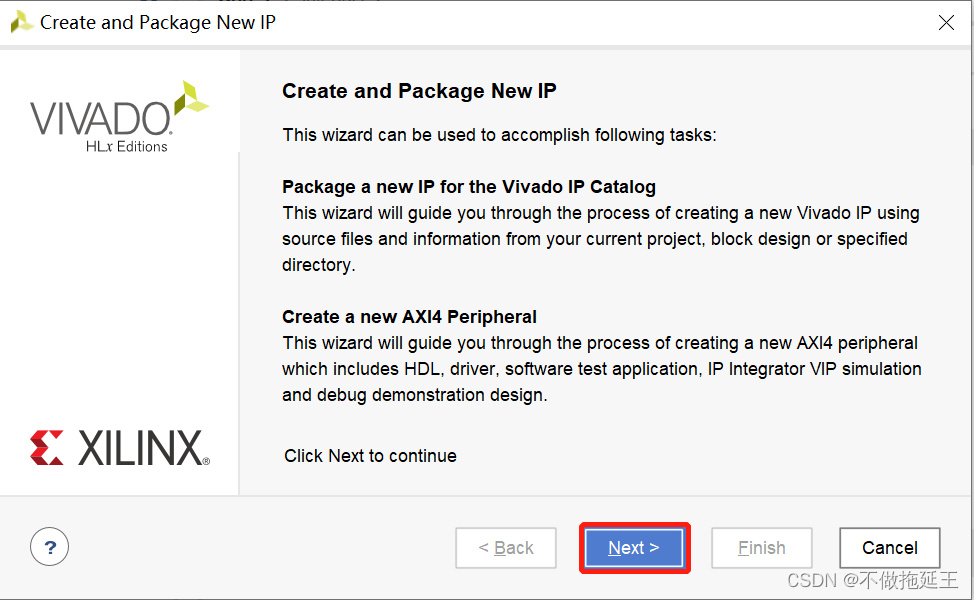

1-3 工程创建完成后，运行创建和封装 IP 向导。

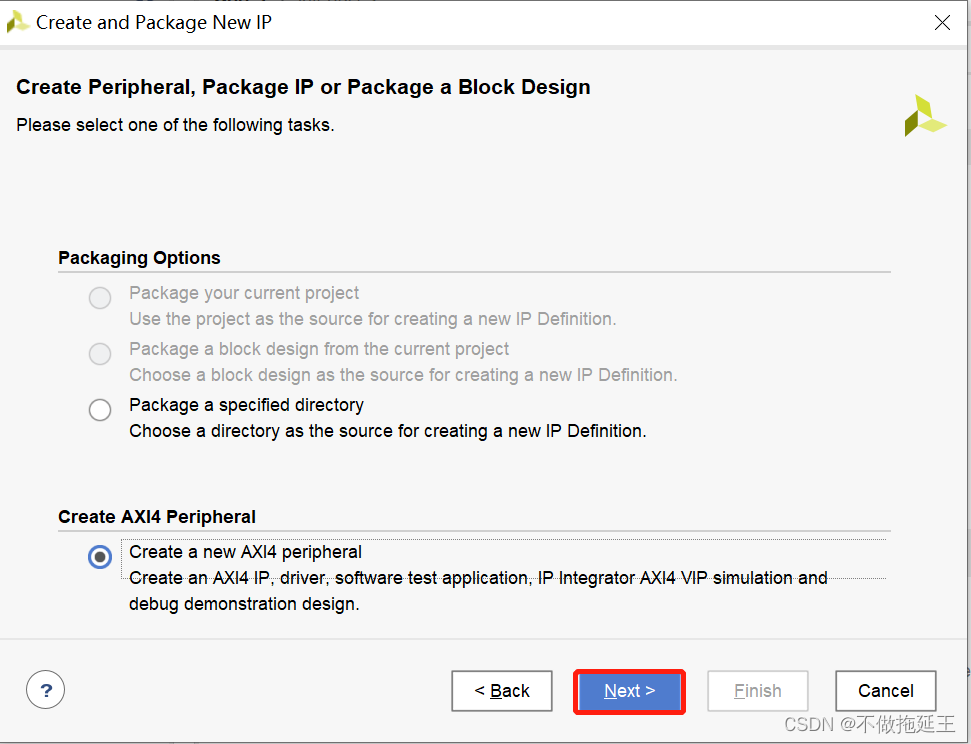

1-4 选择创建一个带 AXI 接口的 IP 核

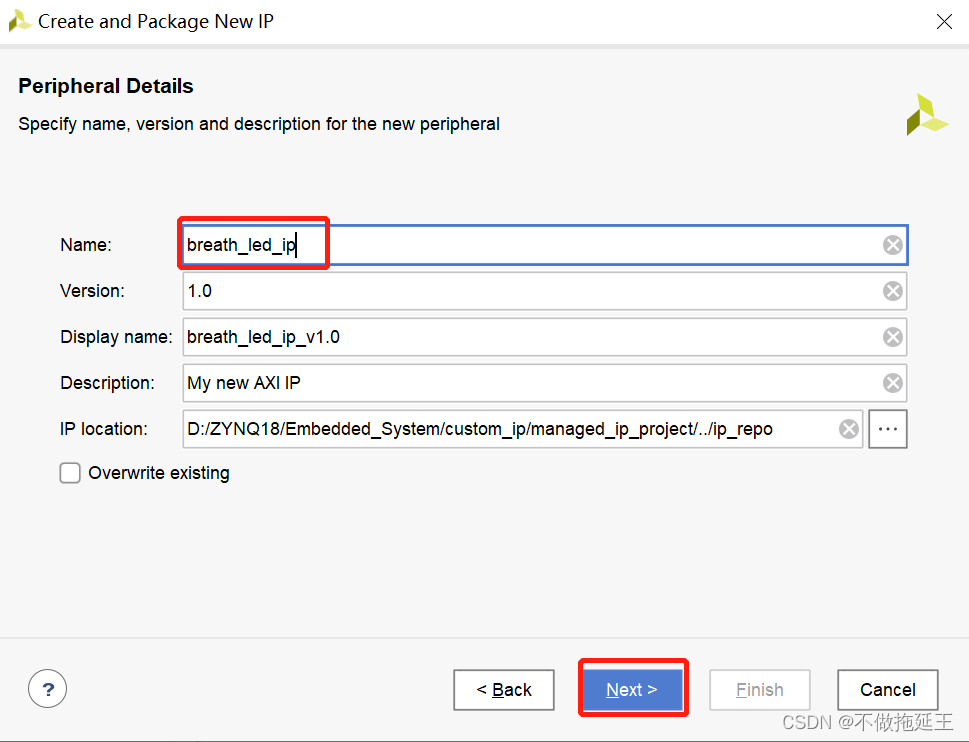

1-5 分别设置 IP 核名称（ Name ）、版本号（ Version ）、显示名（ Display name ）、描述（ Description ）和路径（IP location）。

1-6 对 AXI 接口进行设置

Name（名称）：这里修改成 S0_AXI 。

Interface Tpye （ 接口类型 ）：共三种接口类型可选，分别是 Lite 、 Full 和 Stream 。 AXI4-Lite 接口是简化版的 AXI4 接口，用于较少数据量的存储映射通信； AXI4-Full 接口是高性能存储映射接口，用于较多数据量的存储映射通信；AXI4-Stream 用于高速数据流传输，非存储映射接口。本次实验只需少量数据的通信，因此接口类型选择默认的 Lite 接口。

Interface Mode （ 接口模式 ）：接口模式有 Slave （从机）和 Master （主机）两种模式可选， AXI 协议是主机和从机通过“握手”的方式建立连接，这里选择默认的 Slave 接口模式。

Data Width （ 数据宽度 ）：数据位宽保持默认，即 32 位位宽。

Memory Size （ 存储器大小 ）：在 AXI4-Lite 接口模式下，该选项不可设置。

Number of Registers （ 寄存器数量 ）：用于配置 PL LED 呼吸灯寄存器的数量，这里保持默认。

点击“Next ”按钮。

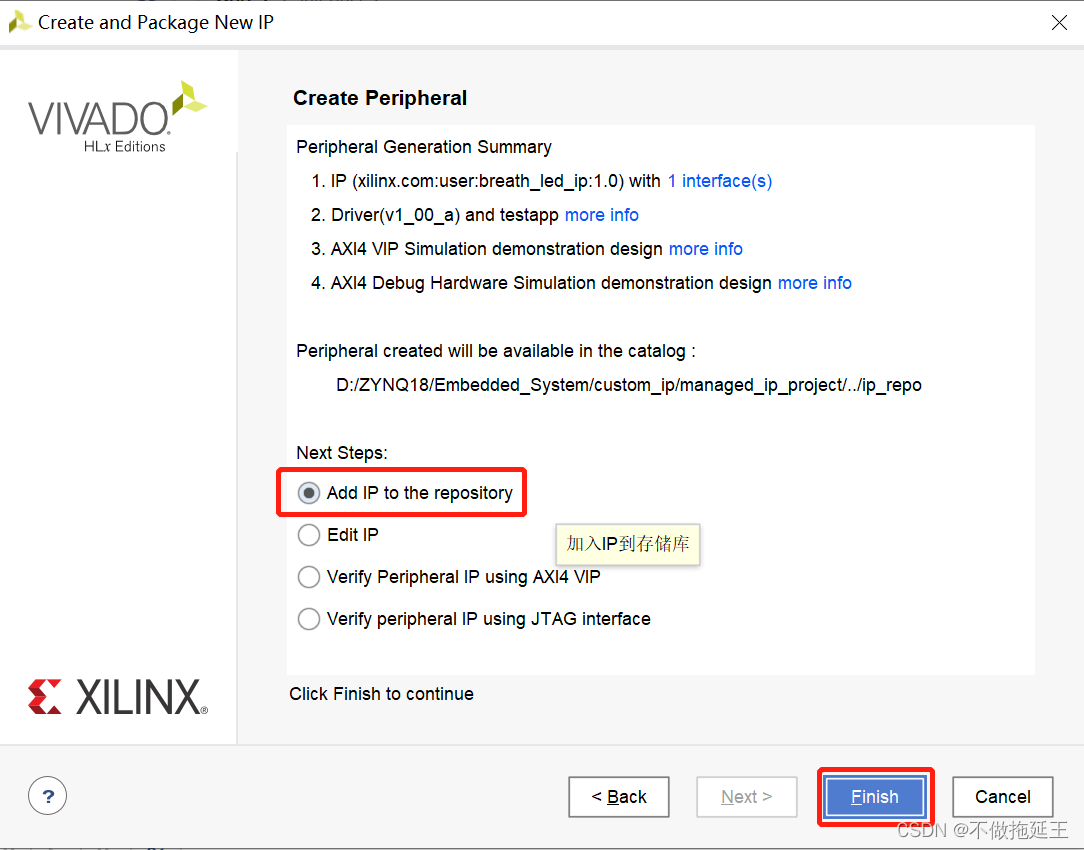

1-7 将 IP 添加至 IP 库中，完成 IP 核的创建和封装。

在 IP Catalog 界面中可以看到刚刚添加的 IP 核，位于 User Repository 一栏中的 AXI Peripheral 下，名称为“breath_led_ip_v1.0 ”。

1-8 对 breath_led_ip_v1.0 IP 核进行编辑

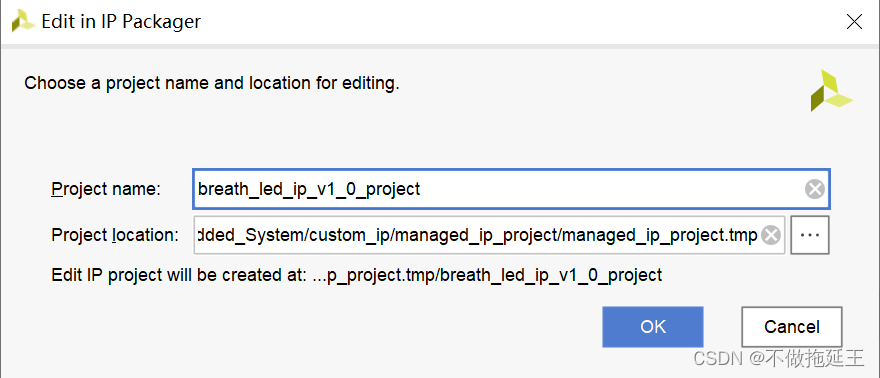

右击 breath_led_ip_v1.0 IP 核，选择“Edit in IP Packager ”，在弹出的界面中点击“ OK ”。

此时会打开一个新的工程，如下图所示：

1-9 添加代码

双击 breath_led_ip_v1_0

打开 breath_led_ip_v1_0.v 文件后，接下来开始编辑代码，来添加控制 PL LED 呼吸灯所需要的参数和端口信号。在代码的第 7 行添加如下代码：

parameter START_FREQ_STEP = 10'd100 ,

这个参数用于设置呼吸灯默认的呼吸频率，然后在代码的第 18 行添加如下代码：

output led ,

添加完成后的代码如下图所示：

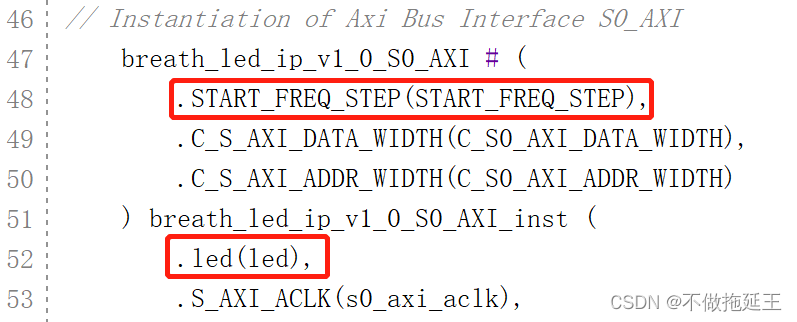

在代码例化 breath_led_ip_v1_0_S0_AXI 模块的地方，增加对参数 START_FREQ_STEP 和端口 led 的例化，代码如下：

. START_FREQ_STEP ( START_FREQ_STEP ),

和

. led ( led ),

代码添加后，按下键盘键 Ctrl+S 保存。如下图所示：

1-10 添加代码

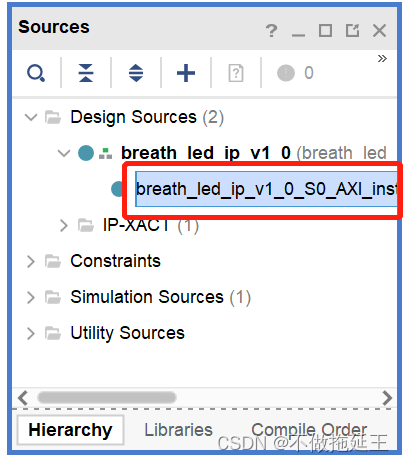

双击 breath_led_ip_v1_0 下的 breath_led_ip_v1_0_S0_AXI_inst ，如下图所示：

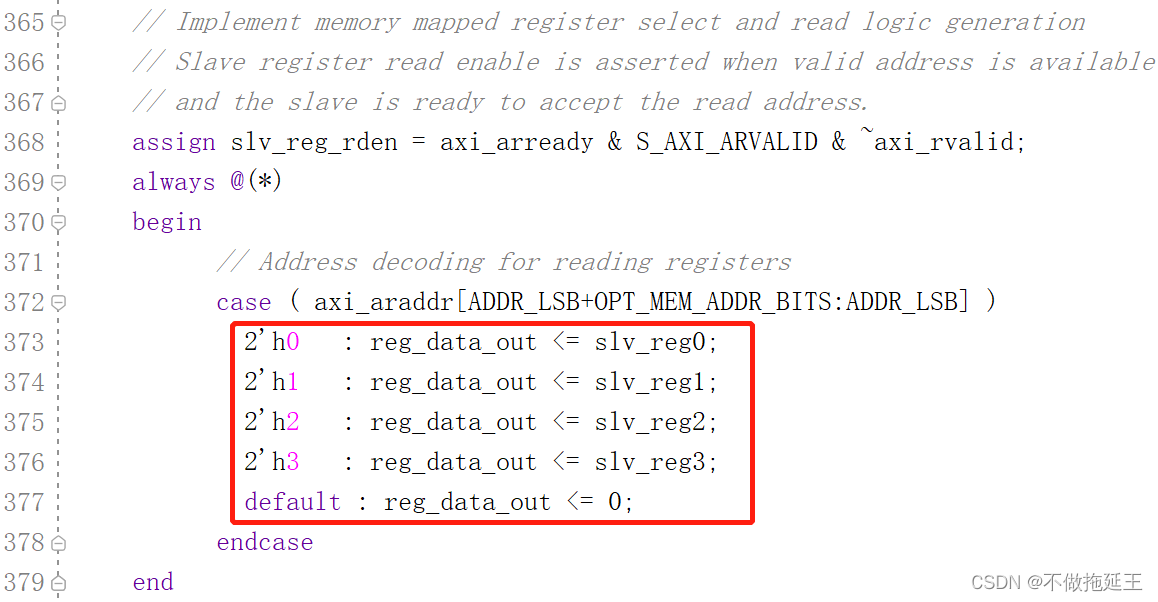

breath_led_ip_v1_0_S0_AXI 模块实现了 AXI4 协议下的读写寄存器的功能，我们只需要对该模块稍作修改，即可实现控制 PL LED 呼吸灯的功能。向寄存器中写入数据和读出数据的部分代码如下图所示：

在创建和封装 IP 核向导中，我们总共定义了 4 个寄存器，代码中的 slv_reg0 至 slv_reg3 是寄存器地址0 至寄存器地址 3 对应的数据，通过例化呼吸灯模块，将寄存器地址对应的数据和呼吸灯模块的控制端口相连接，即可实现对呼吸灯的控制。

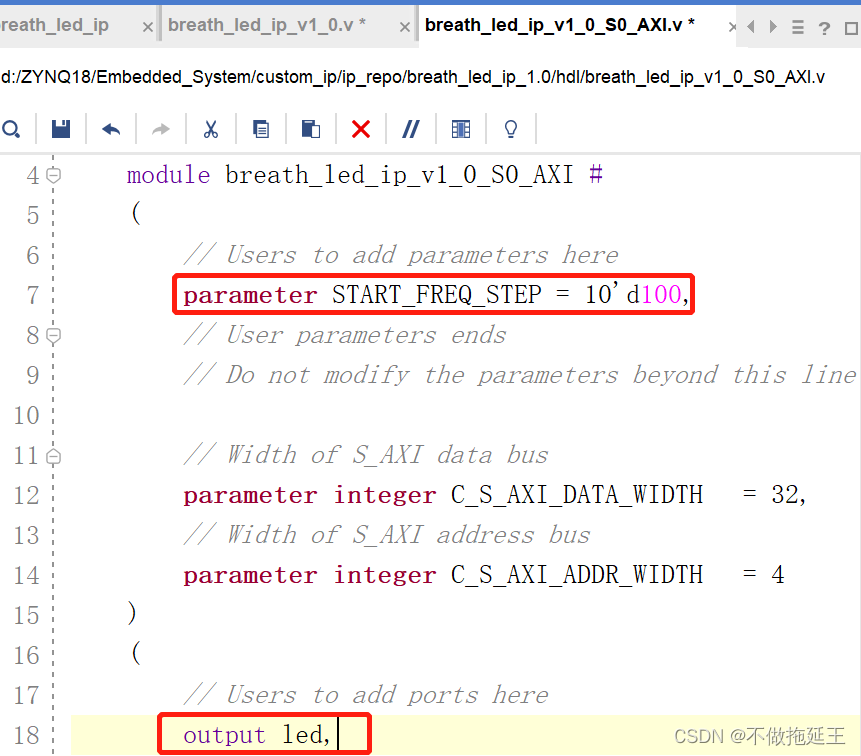

我们接下来开始编辑代码，同样在代码的第 7 行添加如下代码：

parameter START_FREQ_STEP = 10'd100 ,

在代码的第 18 行添加如下代码：

output led ,

添加完成后的代码如下图所示：

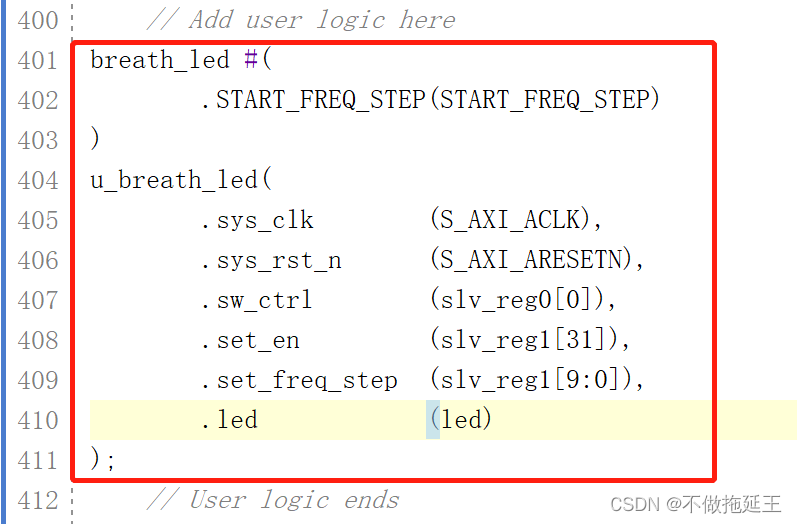

同时我们还需要在代码的第 401 行例化 breath_led.v 文件，代码如下：

breath_led #(

. START_FREQ_STEP ( START_FREQ_STEP )

)

u_breath_led (

. sys_clk ( S_AXI_ACLK ),

. sys_rst_n ( S_AXI_ARESETN ),

. sw_ctrl ( slv_reg0 [ 0 ]),

. set_en ( slv_reg1 [ 31 ]),

. set_freq_step ( slv_reg1 [ 9 : 0 ]),

. led ( led )

);

代码中的 slv_reg0 和 slv_reg1 是寄存器地址 0 和寄存器地址 1 对应的数据，我们通过寄存器地址 0 对应的数据来控制呼吸灯的使能（sw_ctrl ），寄存器地址 1 对应数据的最高位控制呼吸灯频率的设置有效信号（set_en ），寄存器地址 1 对应数据的低 10 位控制呼吸灯频率的步长（ set_freq_step ）。

添加完代码后，按下键盘 Ctrl+S 保存代码，添加完成后的代码如下图所示：

1-11 Add or Create design source

此时工程中缺失 breath_led.v 文件， breath_led.v 文件用于实现呼吸灯的功能，这个代码是在“呼吸灯实验”的基础上修改而来。

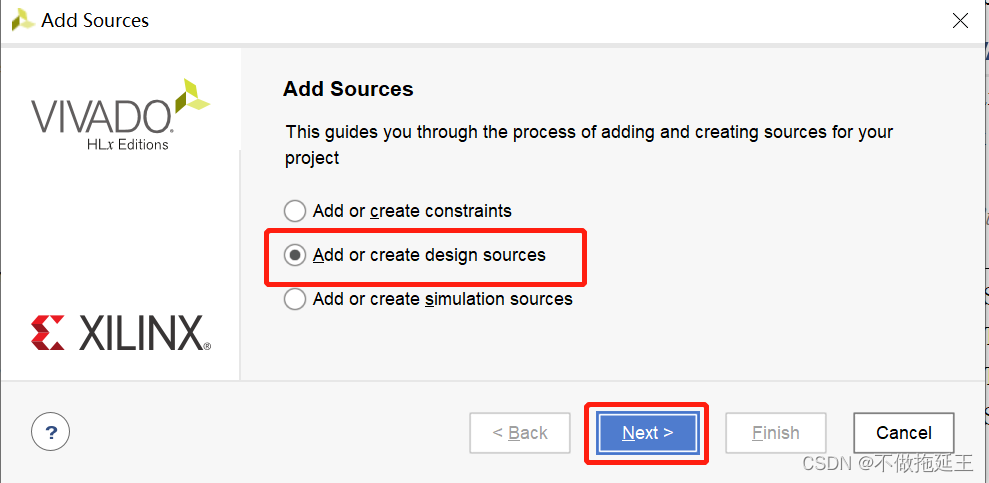

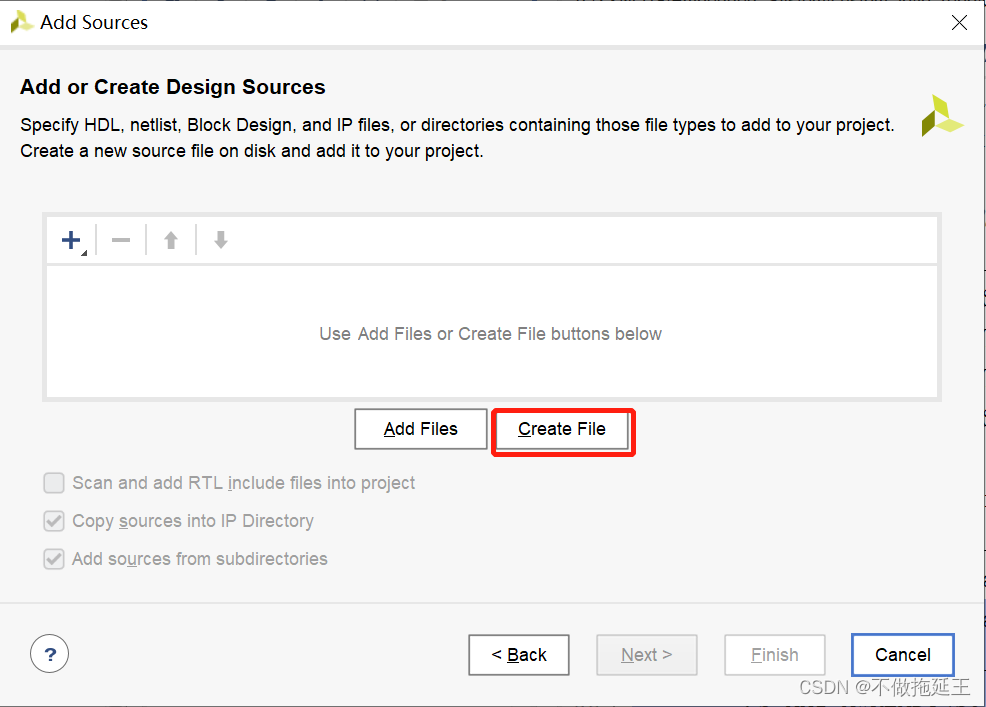

右击“Design Sources ”，选择“ Add Sources… ”，在弹出的界面中选择“ Add or Create design source ”，点击“NEXT ”，

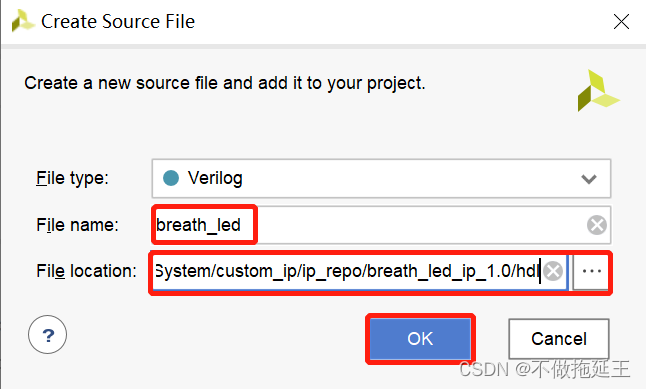

点击“ Create File ” 创建一个新的文件，在弹出的界面输入名称 breath_led ，路径为../custom_ip/ip_repo/breath_led_ip_1.0/hdl ，点击“ OK ”按钮.

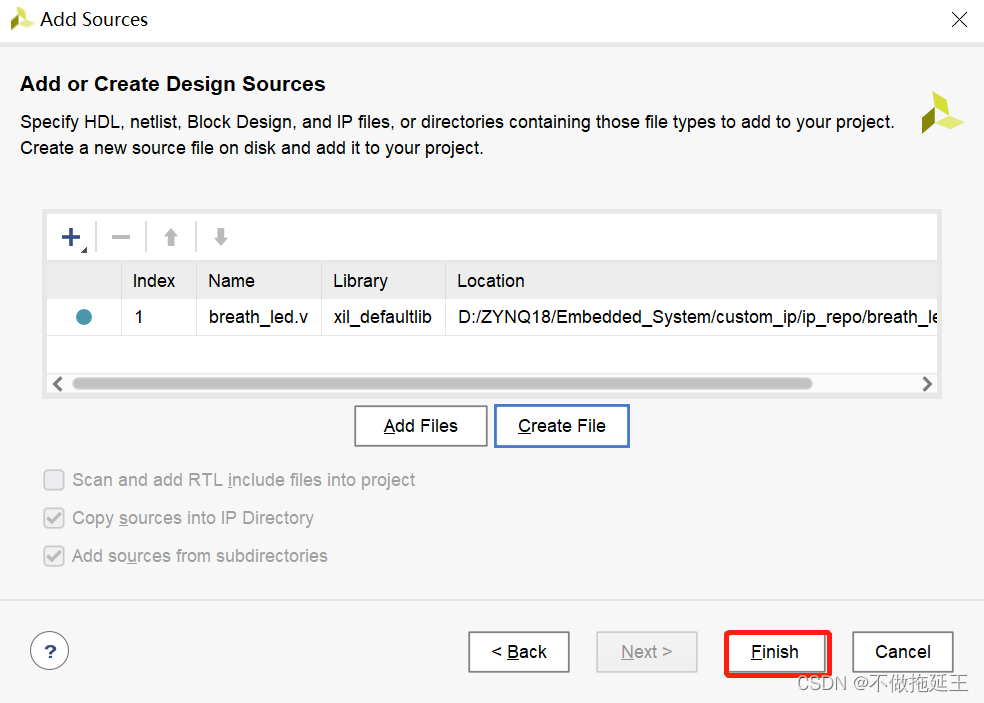

点击“Finish ”按钮完成创建，如下图所示：

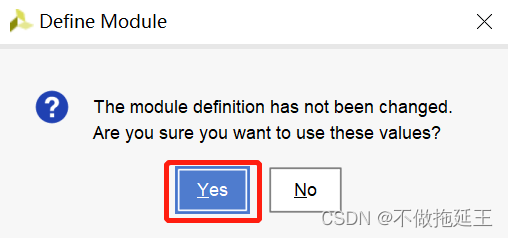

在弹出的模块定义界面中点击“OK ”按钮，接下来在弹出的确认按钮中点击“ YES ”。

1-12 编辑breath_led.v

双击 u_breath_led(breath_led.v) 文件，如下图所示：

打开 breath_led.v 文件后，开始编辑代码，代码如下：

module breath_led(
	input 		sys_clk 		, //时钟信号
	input 		sys_rst_n 		, //复位信号
	input 		sw_ctrl			, //呼吸灯开关控制信号 1：亮 0:灭
	input 		set_en 			, //设置呼吸灯频率设置使能信号
	input [9:0] set_freq_step 	, //设置呼吸灯频率变化步长

	output 		led 			  //LED
);

//*****************************************************
//** main code
//*****************************************************

//parameter define
parameter START_FREQ_STEP = 10'd100; //设置频率步长初始值

//reg define
reg [15:0] period_cnt ; //周期计数器
reg [9:0] freq_step ; //呼吸灯频率间隔步长
reg [15:0] duty_cycle ; //设置高电平占空比的计数点
reg inc_dec_flag; //用于表示高电平占空比的计数值,是递增还是递减
//为 1 时表示占空比递减,为 0 时表示占空比递增
//wire define
wire led_t ;

//将周期信号计数值与占空比计数值进行比较，以输出驱动 led 的 PWM 信号
assign led_t = ( period_cnt <= duty_cycle ) ? 1'b1 : 1'b0 ;
assign led = led_t & sw_ctrl;

//周期信号计数器在 0-50_000 之间计数
always @ (posedge sys_clk) begin
	if (!sys_rst_n)
		period_cnt <= 16'd0;
	else if(!sw_ctrl)
		period_cnt <= 16'd0;
	else if( period_cnt == 16'd50_000 )
		period_cnt <= 16'd0;
	else
		period_cnt <= period_cnt + 16'd1;
end

//设置频率间隔
always @(posedge sys_clk) begin
	if(!sys_rst_n)
		freq_step <= START_FREQ_STEP;
	else if(set_en) begin
		if(set_freq_step == 0)
			freq_step <= 10'd1;
		else if(set_freq_step >= 10'd1_000)
			freq_step <= 10'd1_000;
		else
			freq_step <= set_freq_step;
	end
end

//设定高电平占空比的计数值
always @(posedge sys_clk) begin
	if (sys_rst_n == 1'b0) begin
		duty_cycle <= 16'd0;
		inc_dec_flag <= 1'b0;
	end
	else if(!sw_ctrl) begin //呼吸灯开关关闭时，信号清零
		duty_cycle <= 16'd0;
		inc_dec_flag <= 1'b0;
	end
	//每次计数完了一个周期，就调节占空比计数值
	else if( period_cnt == 16'd50_000 ) begin
		if( inc_dec_flag ) begin //占空比递减
			if( duty_cycle == 16'd0 )
                inc_dec_flag <= 1'b0;
			else if(duty_cycle < freq_step)
			    duty_cycle <= 16'd0;
			else
			    duty_cycle <= duty_cycle - freq_step;
		end
		else begin //占空比递增
			if( duty_cycle >= 16'd50_000 )
				inc_dec_flag <= 1'b1;
			else
				duty_cycle <= duty_cycle + freq_step;
		end
	end
	else //未计数完一个周期时，占空比保持不变
		duty_cycle <= duty_cycle ;
end

endmodule

模块实现了呼吸灯的功能。呼吸灯的使能由输入的端口信号 sw_ctrl 控制，呼吸灯的呼吸频率由输入的端口信号 set_en 和 set_freq_step 控制。由代码的第 43 行至第 55 行代码可知，输入的 set_freq_step 范围是1~1000。

1-13 Run Synthesis

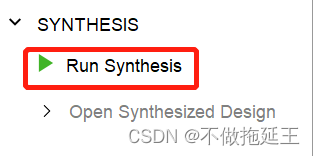

保存代码，并验证代码是否有语法错误。在左侧 Flow Navigator 导航栏中找到 SYNTHESIS ，点击该选项中的 “Run Synthesis” ，如下图所示：

在弹出的窗口中点击“OK ”按钮，等待代码编译完成。

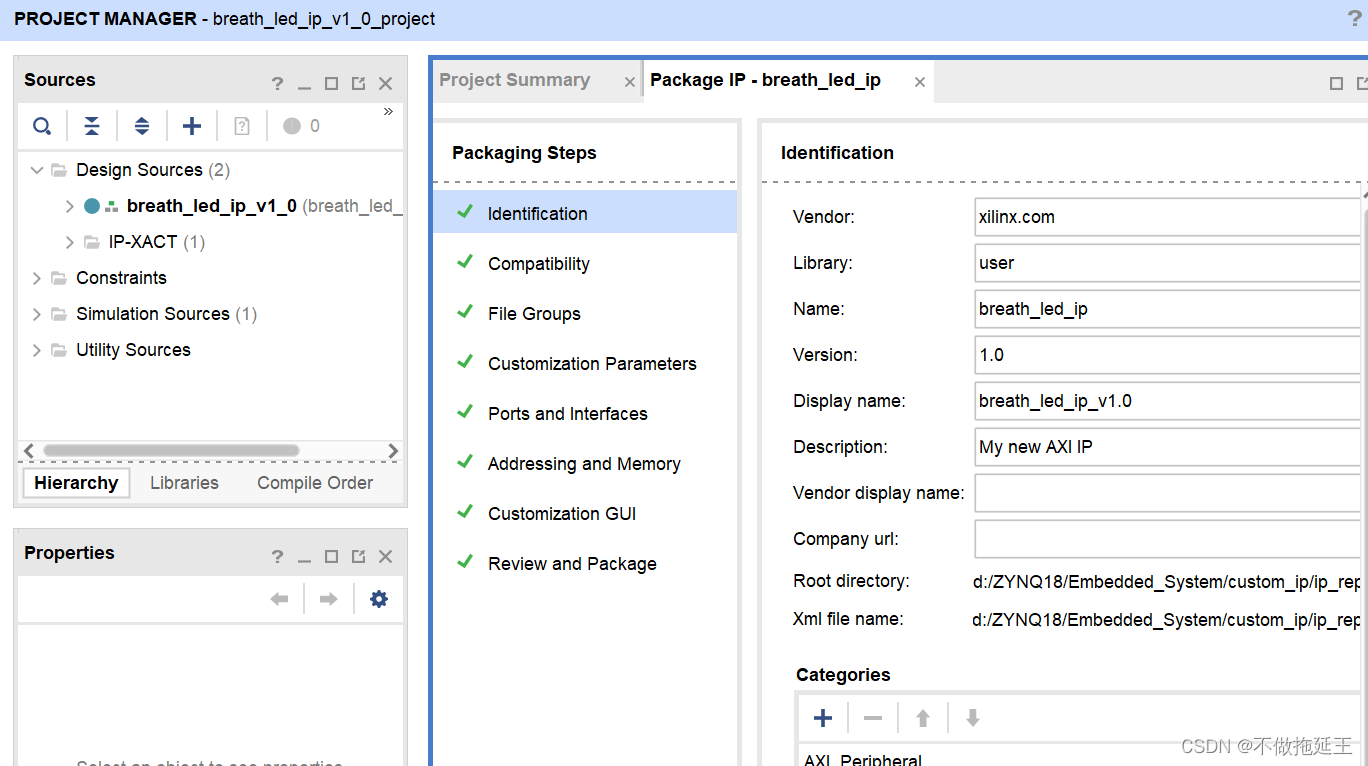

1-14 设置 IP 封装

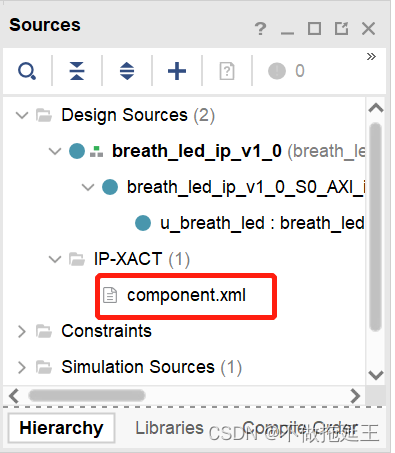

接下来开始设置 IP 封装，将界面切换至 Package IP ，如果不小心关闭的话，可以通过 IP-XACT界面下的 component.xml 重新打开，如图：

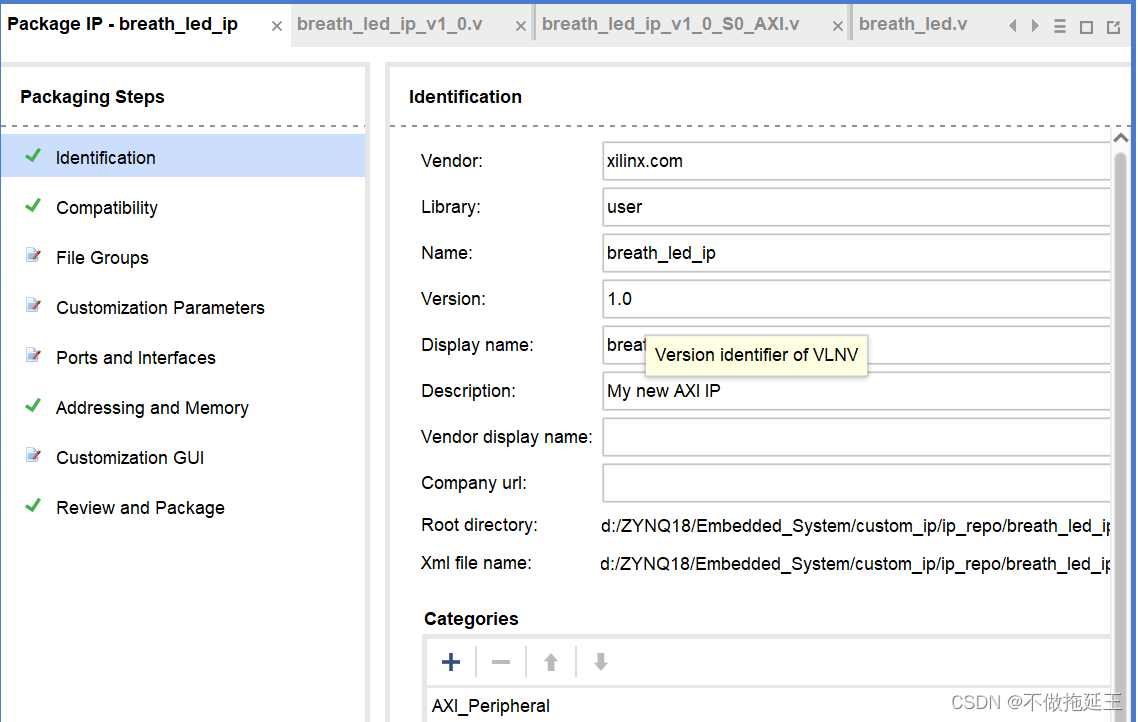

Identification 这一栏的选项直接保持默认，需要注意的是，我们可以点击下图中 Categories 选项下的“+ ”按钮来修改 IP 的分类，这里不做修改。

1-15 点击 Compatibility ，修改该 IP 核支持的器件。

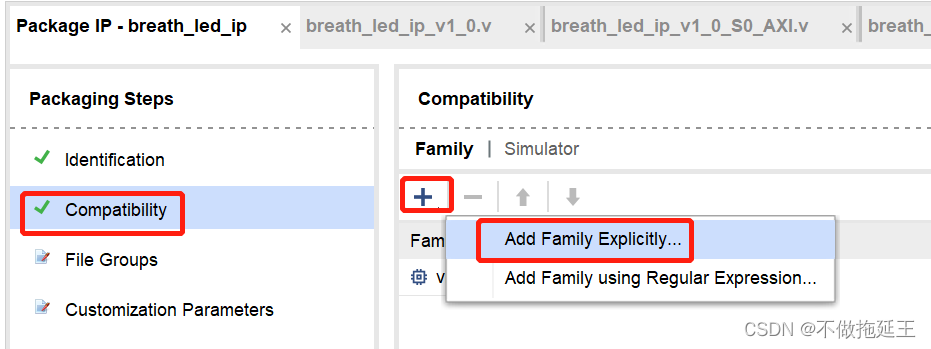

点击 Family 一栏下的“ + ”图标，选择“Add Family Explicitly… ”，如下图所示：

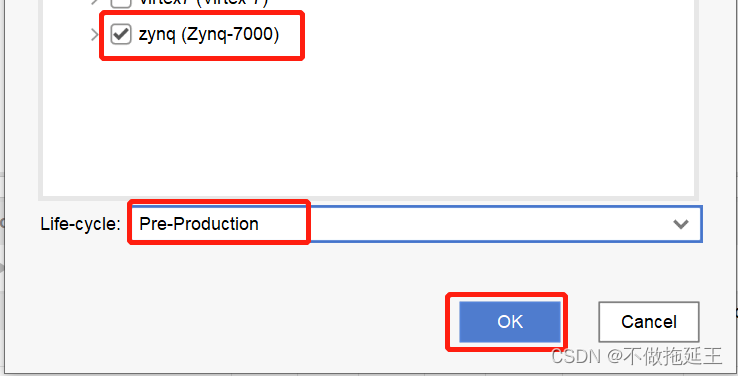

这里勾选“zynq(zynq-7000) ”，表示该 IP 核支持 zynq 器件。而 Life-cycle 表明该 IP 核当前的产品生命周期，这里选择“Pre-Production ”。

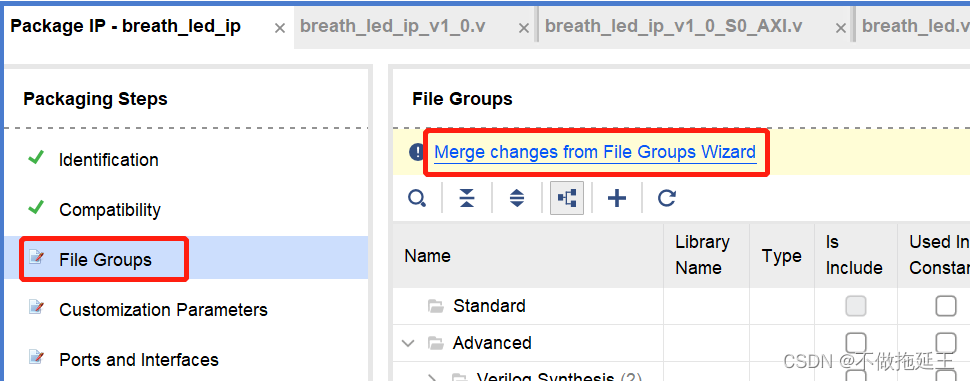

1-16 点击 File Groups ，然后点击界面上的“ Merge Changes from Gile Groups Wizard ”

如下图所示：

此时可以在 Verilog Synthesis 一栏中查看工程中的三个模块。

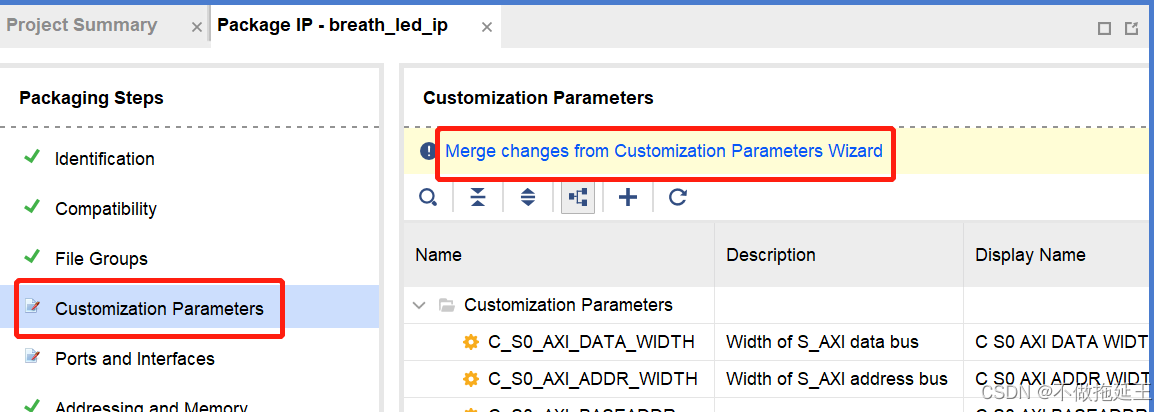

1-17 点击 Customization Parameters，点击界面上的“ Merge Changes from Customization Parameters Wizard”

如下图所示：

此时多了 Hidden Parameters 一栏，展开这个界面，可以看到程序中自定义的参数 START_FREQ_STEP ，右击这个参数，选择“Edit Parameter… ”，弹出编辑参数的界面，如下图所示：

在弹出的页面中勾选“Visible in Customization GUI ”，将此参数显示在 GUI 参数界面中；

Format 格式改为“ long ”；

勾选“Specify Range ”来设定此参数的范围。将 Type 改为“ Range of integers ”， Minimum 的值改为 1 ，Maximum 的值改为 1000 ，将 Default Value 的值改为 100 ，点击“ OK ”按钮，如下图所示：

1-18 调整参数在 GUI 显示的位置

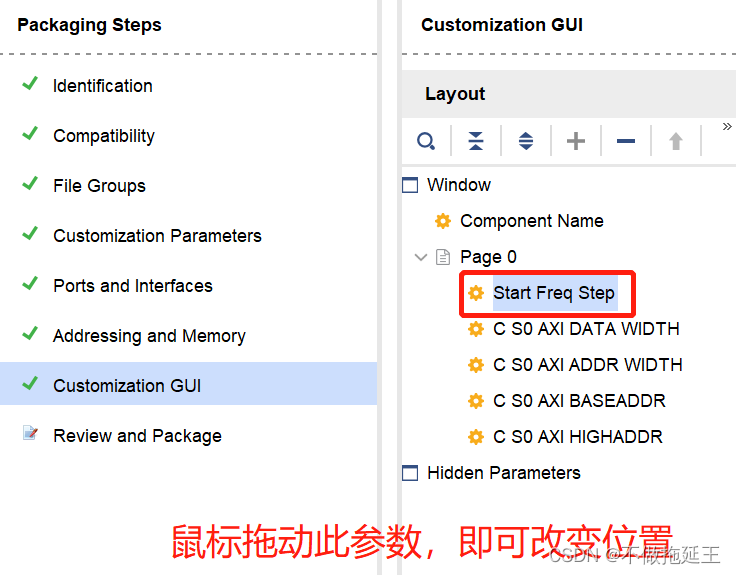

点击“Customization GUI ”，可以在“ Layout ”界面拖动 Page 0 下的参数来调整参数在 GUI 显示的位置，如下图所示：

1-19 更新总结界面，封装IP

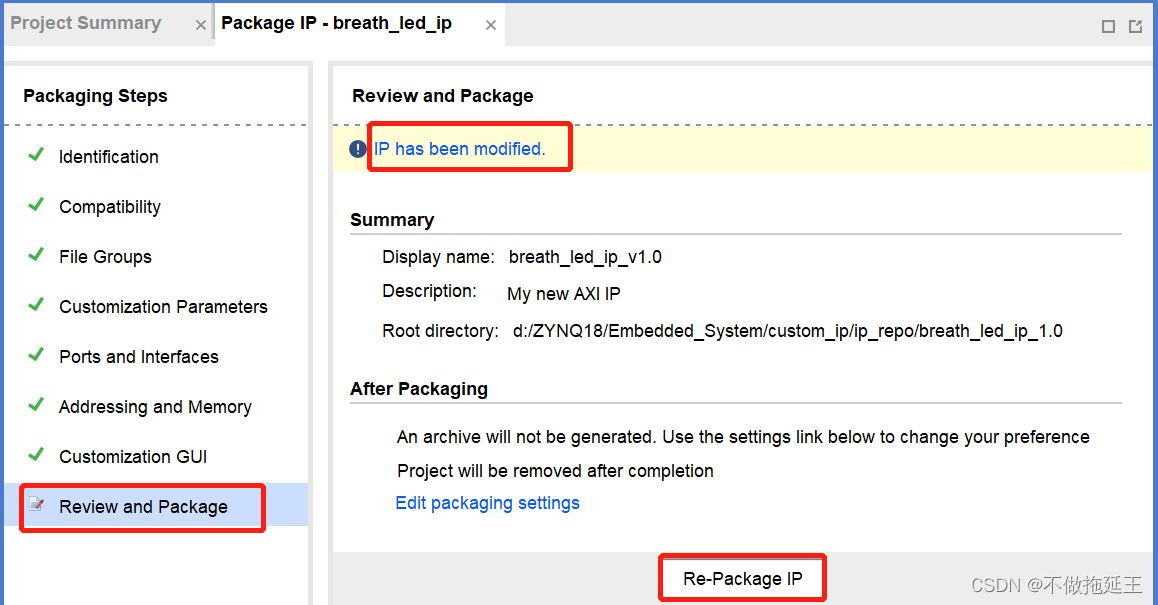

点击“Review and Package”，然后点击“IP has been modified”更新总结界面，最后点击“ Re-Package IP”，如下图所示：

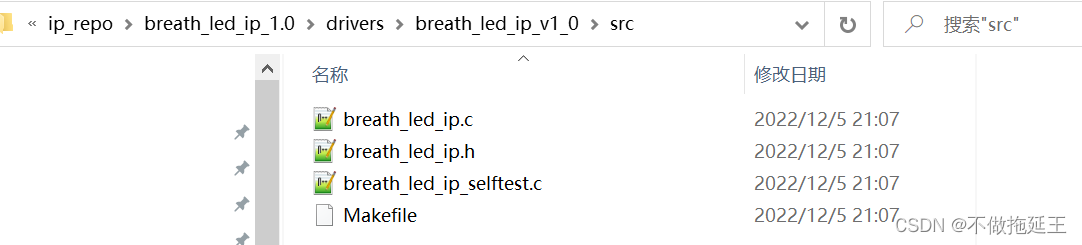

IP 核封装完成后，在 IP 核所在路径（ ...\custom_ip\ip_repo\breath_led_ip_1.0\drivers\breath_led_ip_v1_0\src ）

目录下， Vivado 软件会自动生成 .c 和 .h 文件，方便在 SDK 软件中对 IP 核进行操作 ，如下图所示：

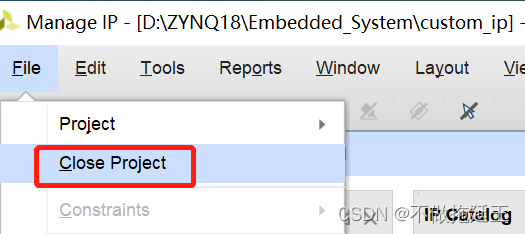

在 Manage IP 工程界面下，点击菜单栏的“ File ”，选择“ Close Project ”关闭工程，如下图所示：

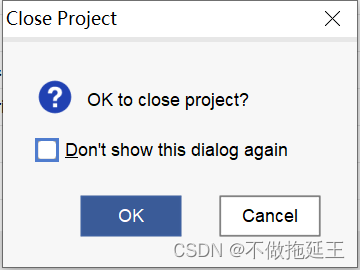

接下来在弹出的确认关闭界面选择“OK ”确认关闭工程。

step2 ：创建 Vivado 工程，将自定义的 IP 核添加至本工程的 IP 库中

step1 是创建了一个自定义的 IP 核，接下来我们来创建 Vivado 工程，工程名为 user_led ，路径为 D:/ZYNQ18/Embedded_System/custom_ip 目录下，创建的步骤这里不再赘述。

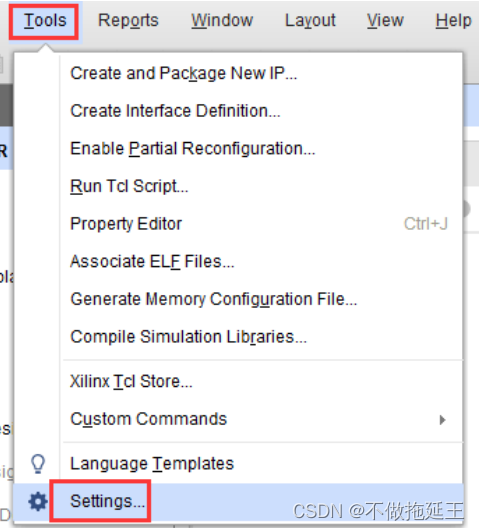

在开始下一个步骤之前，我们先把步骤1 自定义的 IP 核添加至本工程的 IP 库中，点击菜单栏的“ Tools ”，选择“Setting ”，如下图所示：

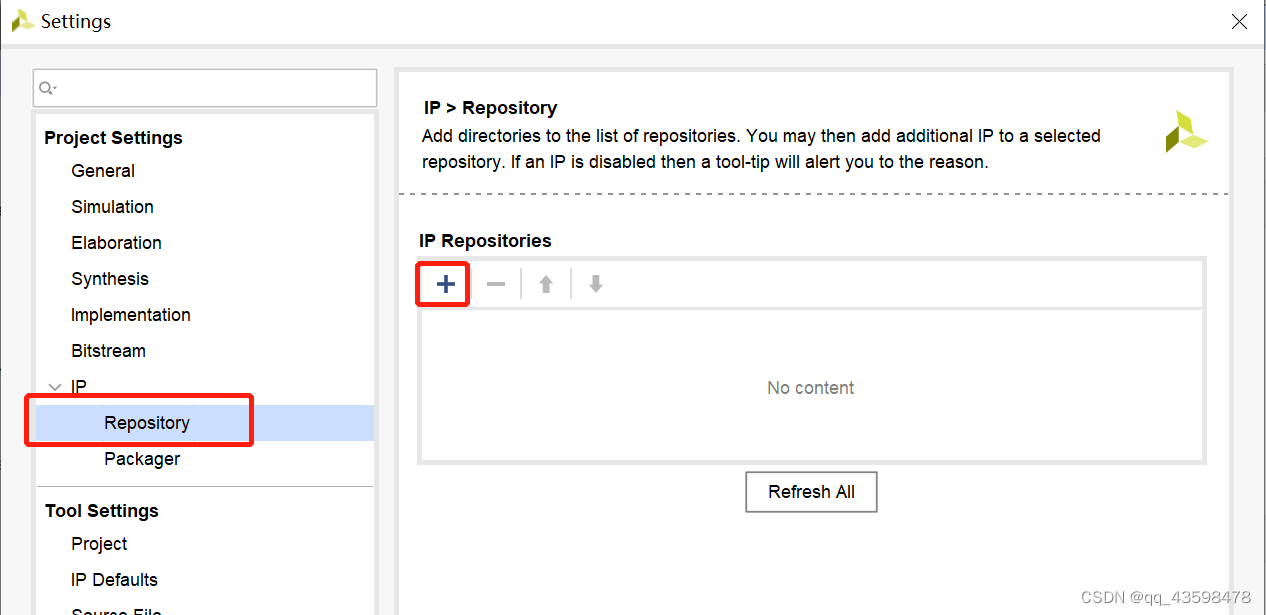

点击“IP”一栏下的“Repository ”，然后点击“ + ”来添加自定义的 IP 核，如下图所示：

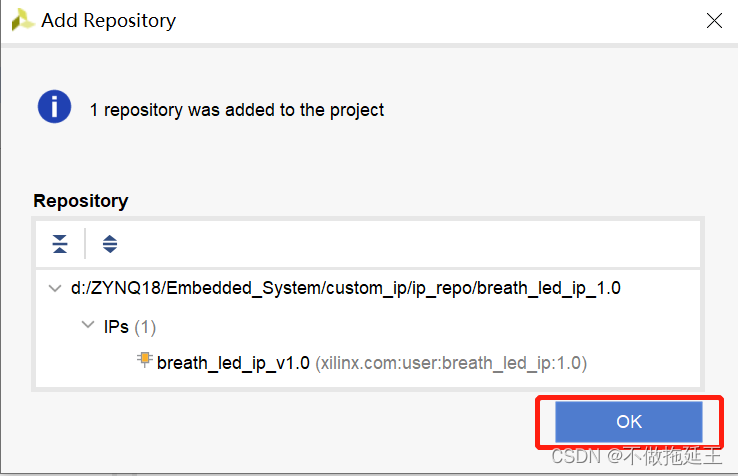

接下来会弹出添加自定义 IP 核的路径，选择 ../custom_ip/ip_repo/breath_led_ip_1.0 ，点击“ Select ”，在弹出的界面中可以看到识别到的 IP 核，点击“ OK ”按钮添加 IP 核，如下图所示：

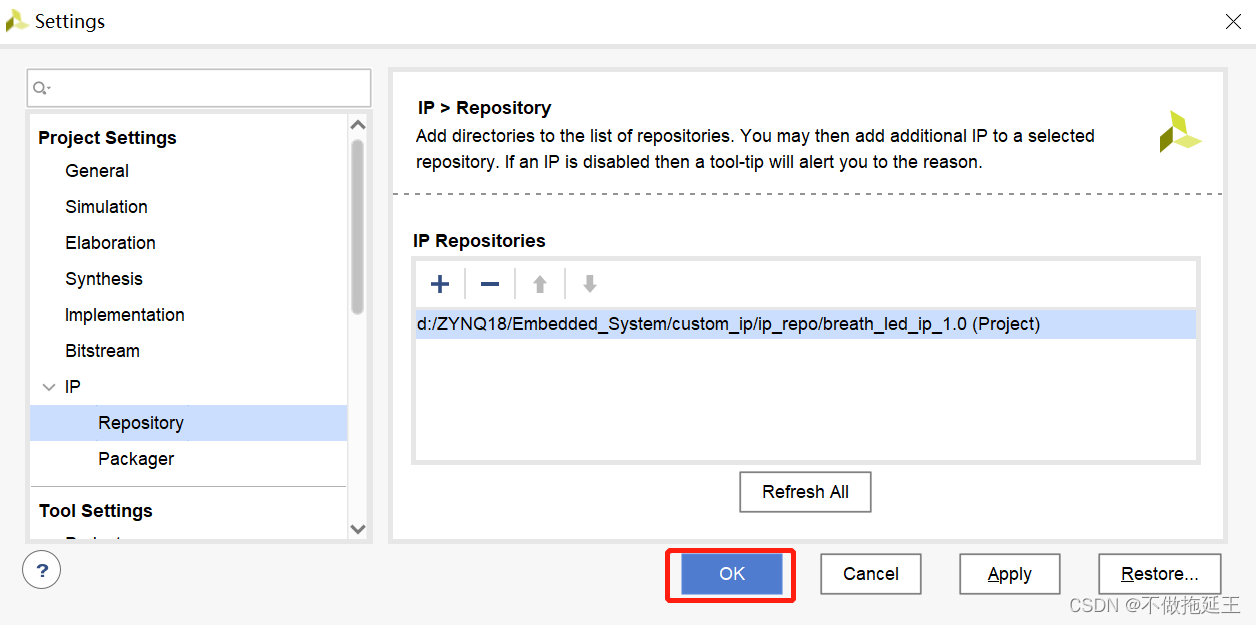

最后点击“OK ”按钮，完成 IP 核的添加，如下图所示：

step3 ：使用 IP Integrator 创建 Processing System

3-1 Create Block Design

3-2 添加 “ZYNQ7 Processing System” IP

3-3 添加 UART 控制器，修改 DDR3 的存储器类型型号，其它保持默认。

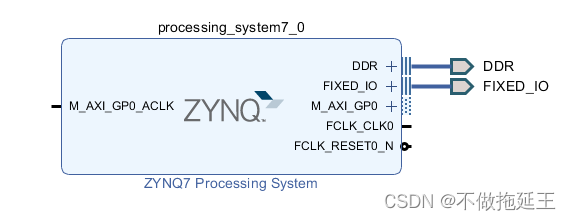

配置完成后，点击“ Run Block Automation ”，框图如下图所示：

3-4 添加 Breath LED IP 核

添加完成后，可以双击 led IP 核来设置参数。这里不作修改。

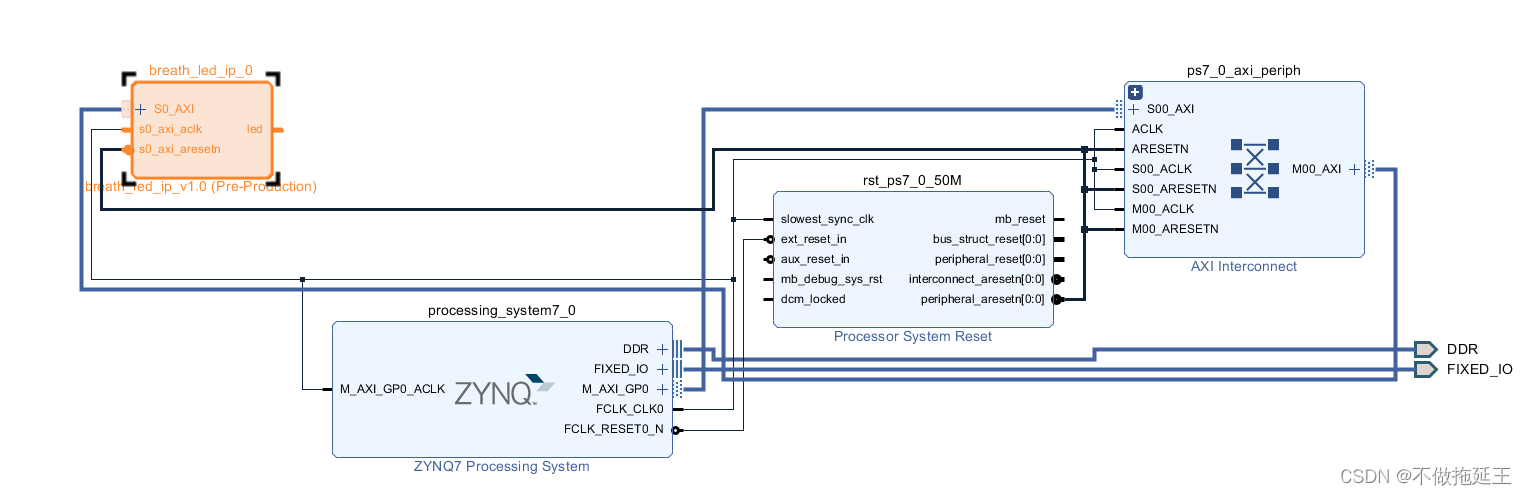

接下来点击“Run Connection Automation ”来自动连线，连线完成后如图所示：

3-5 Make External Regenerate Layout

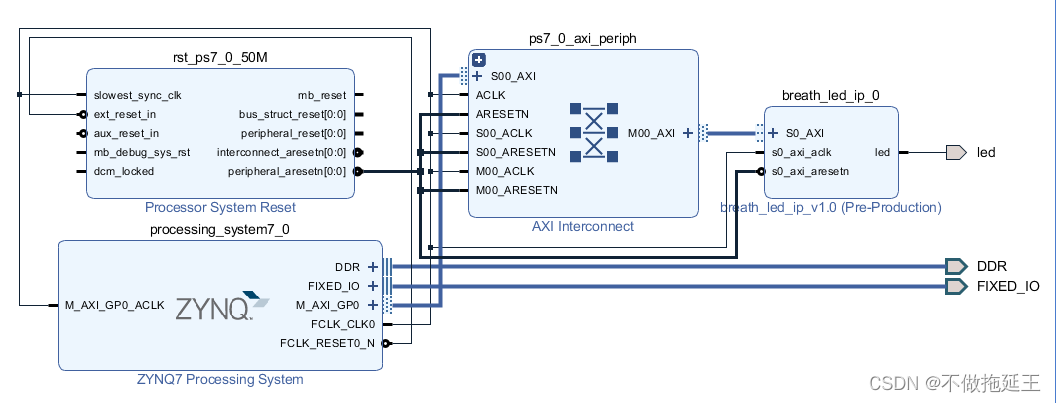

此时原理图中还没有 LED 的引脚，右击 breath_led_ip_0 的 led 引脚，选择“ Make External”。将引出的 led_0 改为 led。点击“ Regenerate Layout ”图标，最终原理图界面如图所示：

step4：生成顶层 HDL 模块

4-1 Generate Output Products

在 Sources 窗口中，选中 Design Sources 下的 sysetm.bd ，这就是我们刚刚完成的 Block Design 设计。右键点击 sysetm.bd ，在弹出的菜单栏中选择 “Generate Output Products” ，等待 Generate 完成。

4-2 Create HDL Wrapper

在 Sources 窗口中，右键点击 sysetm.bd ，在弹出的菜单栏中选择 “Create HDL Wrapper” 。

step5 ：生成 Bitstream 文件并导出到 SDK

5-1 Open Elaborated Design

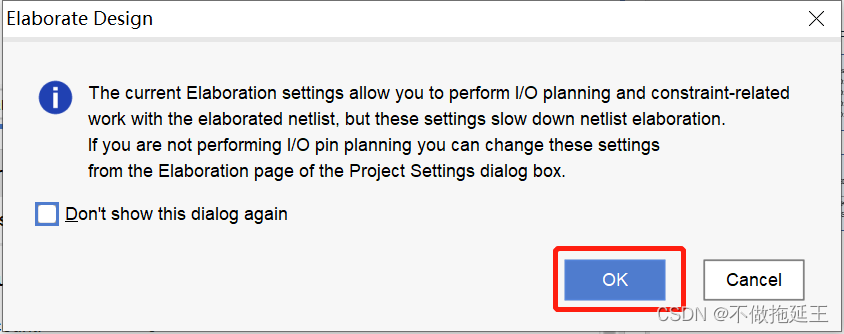

在左侧 Flow Navigator 导航栏中找到 RTL ANALYSIS ，点击该选项中的“ Open Elaborated Design ”。在弹出的对话框中点击“OK ”。如下图所示：

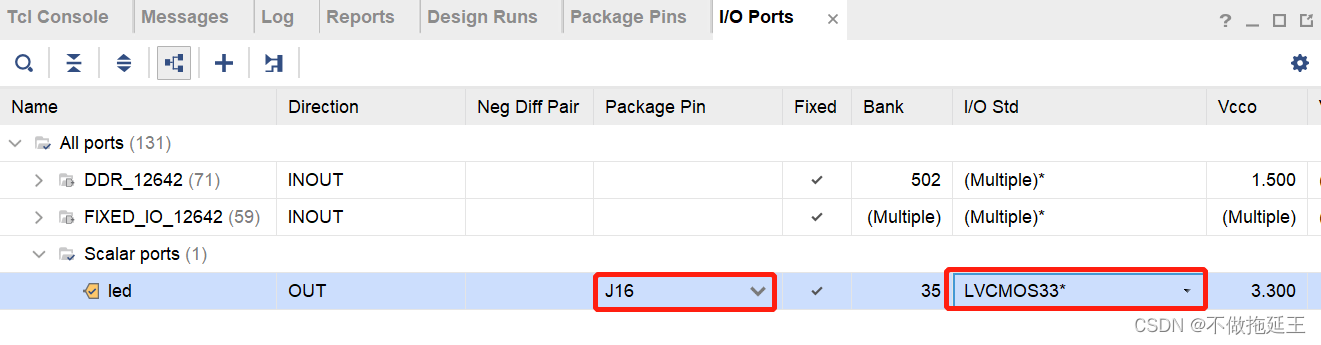

在 ELABORATED DESIGN 界面下方找到 I/O Ports 一栏。如果没有找到则通过在菜单栏中点击 Layout ，然后在下拉列表中选择 I/O Planning 。我们将在 I/O Ports 一栏对 PL 部分的接口进行管脚分配， led 分配至BANK35 的 J16 引脚，该 BANK 的供电电压为 3.3V ，因此 I/O Std 一列对应的电平也需要修改。如图所示：

5-2 保存管脚约束

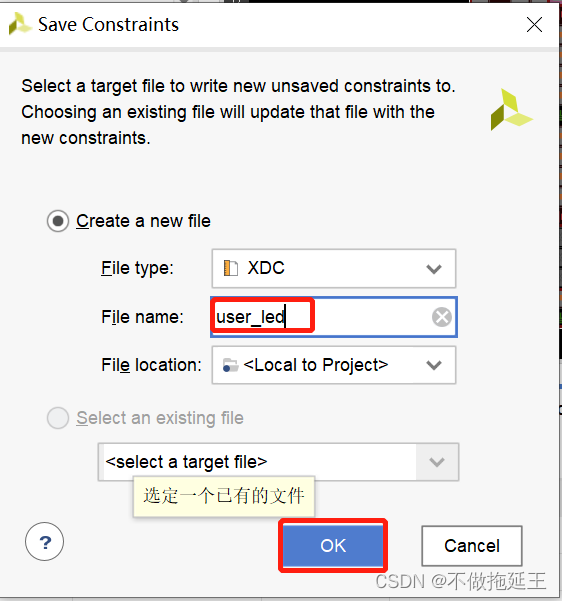

设置完成后按快捷 Ctrl+S 保存管脚约束，在弹出的对话框输入文件名“ user_led ”。

5-3 Generate Bitstream

点击“Generate Bitstream”。在连续弹出的对话框中依次点击“YES”、“OK”。Vivado 工具开始依次对设计进行综合、实现、并 生成 Bitstream 文件 。

5-4 导出硬件

File > Export > Export hardware。，勾选 “Include bitstream”。

5-5 Launch SDK
