一、WinCC系统介绍
1、简介
WinCC（Windows Control Center）视窗控制中心，是西门子TIA（全集成自动化）架构中基于PC的HMI/SCADA软件系统。
HMI（Human Machine Interface）人机界面；SCADA（Supervisory Control And Data Acquisition）监视控制与数据采集。
SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等功能。
WinCC在设计上，秉承西门子博大精深的企业文化理念，是世界上性能最全面，技术最先进，系统最开放的SCADA系统之一。WinCC除了具备SCADA系统最基本功能外，还有众多的选件和附加软件，适用于各种行业的各种应用。
2、WinCC系统基本功能

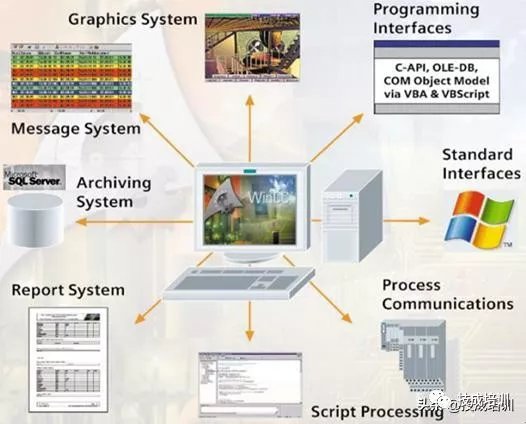

WinCC作为最先进的SCADA系统，具备SCADA系统基本的功能：如图1-1，画面系统，归档系统，消息系统，报表系统，用户管理，脚本，过程通讯，开放的接口等等。
图1-1 SCADA系统基本功能

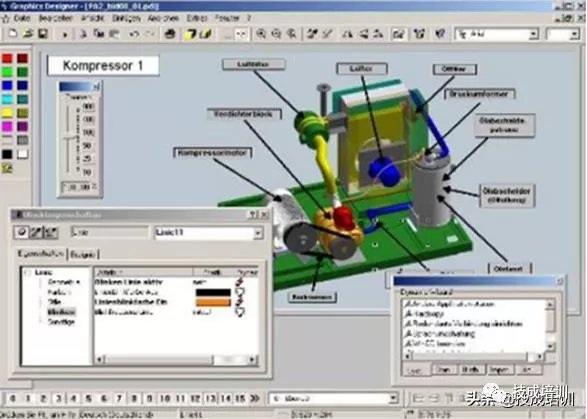

画面系统，如图1-2：
具有丰富的图库；
面板（faceplate）技术；
自适应屏幕尺寸；
多语言；
多画面层次；
画中画功能；
图1-2 画面系统

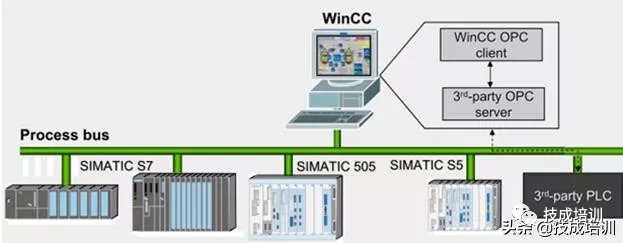

过程通讯，如图1-3：
SIMATIC S7，S5/505（MPI，Profibus，Ethernet…）；
开放通道（Profibus DP，FMS）；
与第三方设备通过OPC通讯；
图1-3 过程通讯
归档系统：
数据存储于MS SQL Server数据库中；
数据可进行压缩归档；

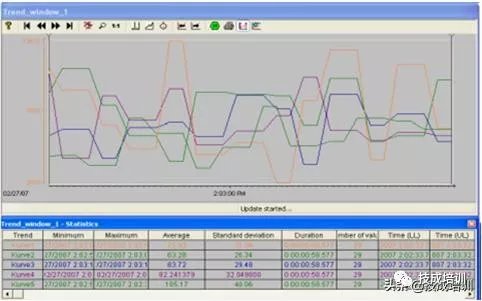

数据可通过表格或趋势显示，如图1-4；
数据可导出成CSV格式；
图1-4 变量归档趋势控件
消息系统：
数据存储于SQL Server数据库中；
多种消息类别和优先级；
消息可包含自定义文本和过程值；
消息在报警视图控件显示，如图1-5；
图1-5 消息控件

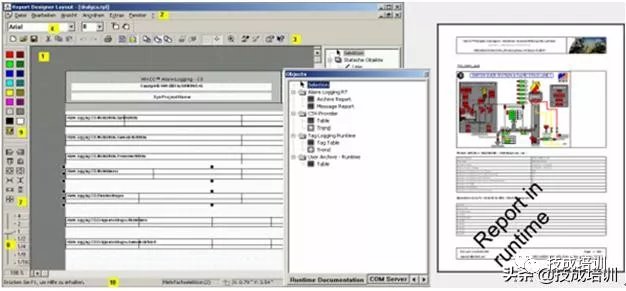

报表系统，如图1-6：
可组态的布局；
时间或事件驱动的报表打印；
可对组态数据，运行数据，历史数据和外部数据生成报表；
图1-6 报表系统

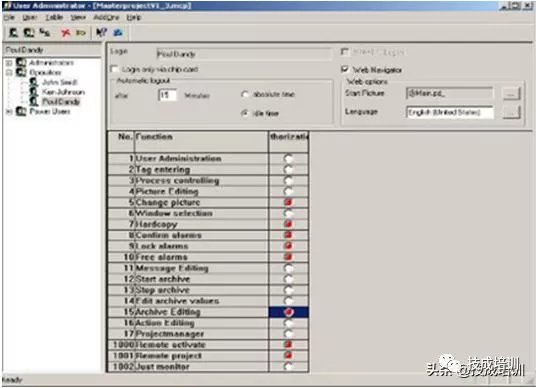

用户管理，如图1-7：
自由组态的用户组和管理权限；
全厂范围的用户管理（可扩展到web应用）；
可集成微软用户管理功能（需选件SIMATIC LOGON）；
图1-7 用户管理
脚本：
支持VB脚本和C脚本，可用来操作对象和背景功能；
VB脚本主要操控WinCC对象/功能，Office应用，数据库等；
C脚本可主要操控WinCC对象/功能；通过API函数操作Windows功能；访问WinCC的组态和运行系统等；
可使用VBA对画面，变量，归档，消息，文本列表等实现编程组态自动化；
